石材背栓挂、骨架挂、点挂、半挂、 湿挂施工工艺指引HJSJ-2022
▷目录
1、背栓干挂
2、骨架干挂
3、半挂干挂
4、点挂干挂
5、铜线湿挂
石材干挂是设计师常接触到的施工工艺之一,在《天然石材装饰工程技术规程》JCGT60001-2007规范中,对石材干挂的工艺技术有明确的规定:
当单块石材板材重量>40kg;或单块石材面积超过1㎡时;或室内建筑高度在3.5米以上时,应采用干挂法进行安装。
石材干挂主要作用防止石材脱落
石材干挂的施工工艺有多种,其中最常用的石材工艺有骨架挂、点挂、半挂、湿挂、背栓挂,这些工艺有哪些区别?该如何选择?
下面由华建工艺学会、华建环境设计研究所为大家讲解常用的墙面石材安装的施工方法及区别 !
△石材安装常用的施工方法背栓干挂和骨架干挂为标准的石材干挂方式,背栓干挂与骨架干挂不同之处在与干挂件不同,两者多使用在工装与外墙装饰;
点挂与半挂是石材干挂的一种,借助挂件为拉力点,多使用在混凝土墙体或红砖墙体的室内装饰。
铜丝湿挂多用于室内卫生间的空间,较节约空间。
在石材背面的植入背栓干挂件,通过背栓干挂件与角铁连接固定,安全可靠,常用在高度不大于30m的外墙上。
预埋钢板、化学锚栓、槽钢、角钢、背栓干挂件、石材、石材用胶。
150~200mm。
优点:背栓干挂主要用于建筑外墙,由于牢固性好挂点连接紧密,稳固、可抗风,抗震。
缺点: 配件为全铝合金,建造成本高、背栓挂施工工艺完成后墙体厚度较大。

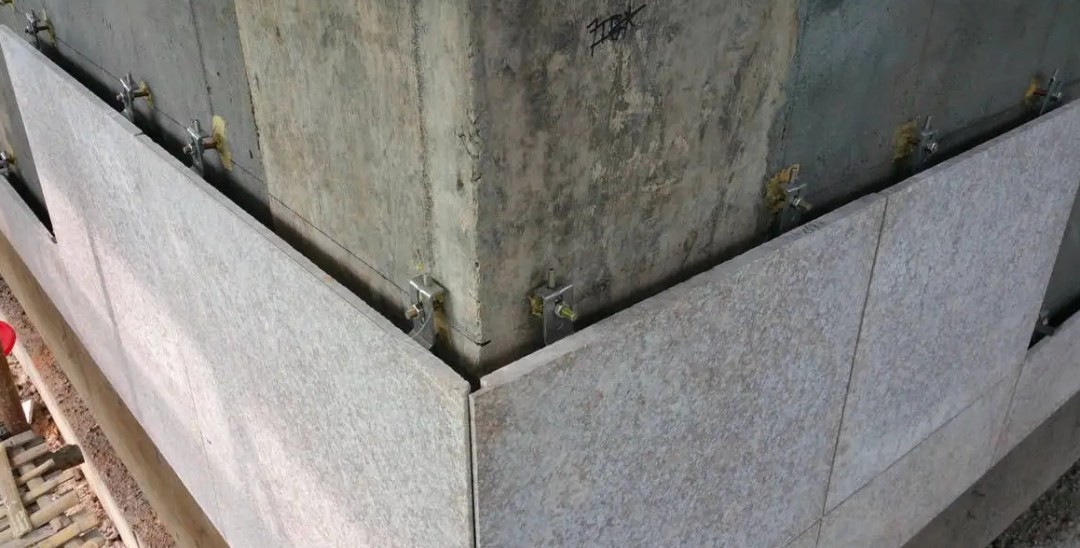

△石材背栓干挂立面节点图△石材背栓干挂节点图(方管焊接)△石材背栓干挂节点图(方管栓接)△石材背栓干挂件 △石材背栓干挂施工模型图△石材背栓干挂施工模型图△石材干挂现场图用立柱槽钢和横梁角钢做骨架,石材通过不锈钢干挂件挂在角铁上,石材需要现场开槽。常用于工装与外墙装饰。
预埋钢板、化学锚栓、槽钢、角钢、T型干挂件、石材、石材用胶。
优点:骨架干挂主要用于建筑内、外墙,建筑裙楼、骨架可在轻质墙、架空墙体等使用,骨架主要把需挂石材的墙面、通过天地钢梁连接组成骨架独立受力,由于牢固性好挂点连接紧密,稳固、是干挂石材使用最多的施工工艺。
缺点: 由于采用竖骨、横骨所以建造成本高。骨挂施工工艺完成后墙体厚度较大。

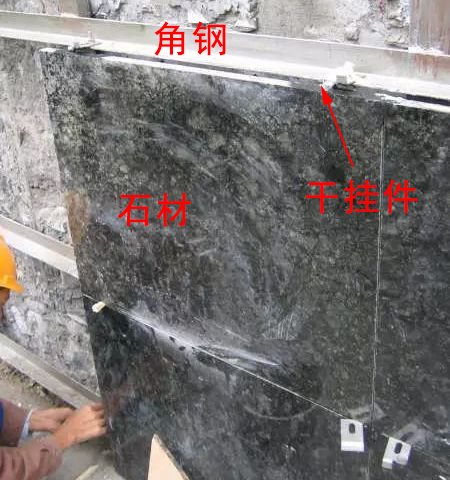

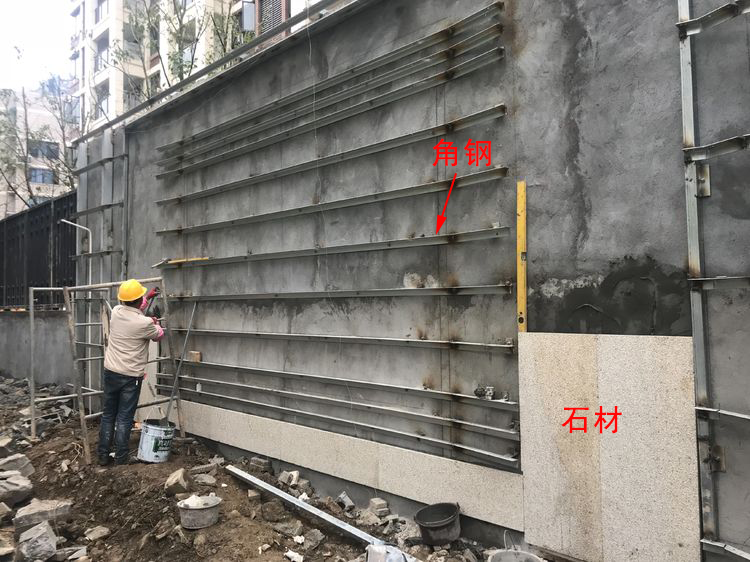

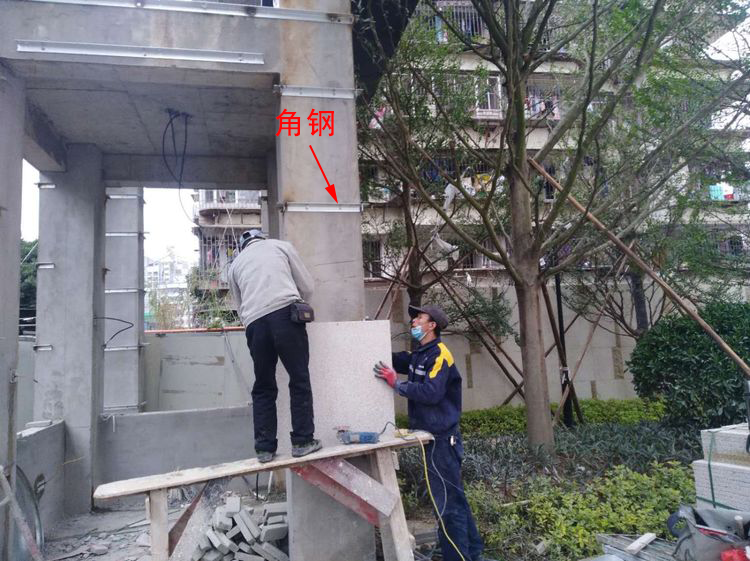

△石材骨架干挂立面节点图△石材骨架干挂节点图(石材密缝铺贴)△石材骨架干挂节点图(石材留缝铺贴)△石材骨架干挂施工工艺模型图△石材骨架干挂现场图△石材骨架干挂现场图△石材骨架干挂现场图墙面不做金属骨架,只做横梁角钢,角钢通过膨胀螺栓与墙面连接做固定拉住石头,石材需要现场开槽。半挂的墙偏薄,安全性和美观性不如标准干挂。多用在混凝土墙体或红砖墙体的室内装饰。
膨胀螺栓、角钢、T型干挂件、石材、石材用胶。
优点:半挂一般使用在室内墙体、半挂是利用墙体为受力点,半挂不需要安装竖向钢梁,只要将横向钢梁固定在墙体中,半挂施工工艺完成后墙体厚度较小。配件为使用较少,建造成本低。
缺点: 半挂对安装墙体有特定要求,轻质砖墙、龙骨墙体不能采用半挂施工工艺。

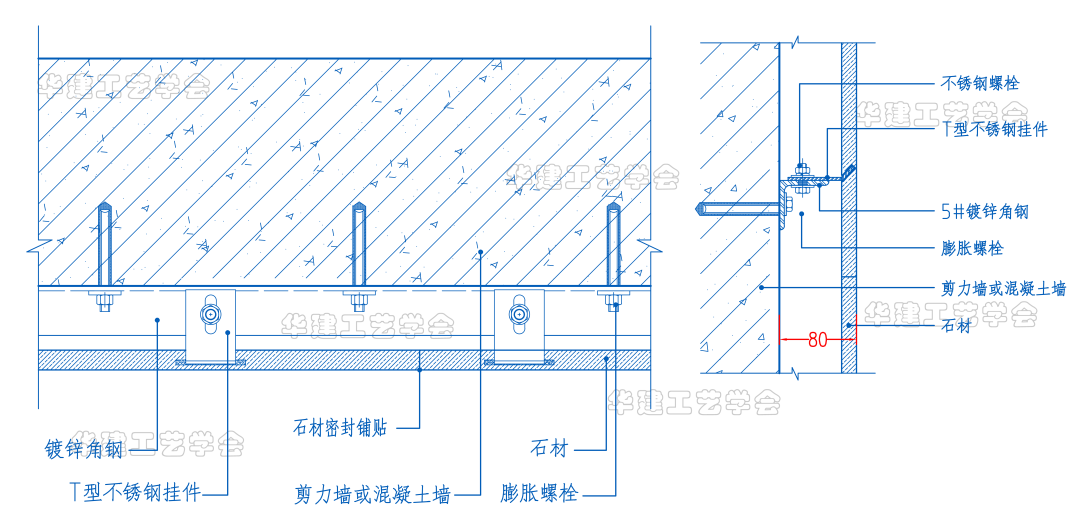

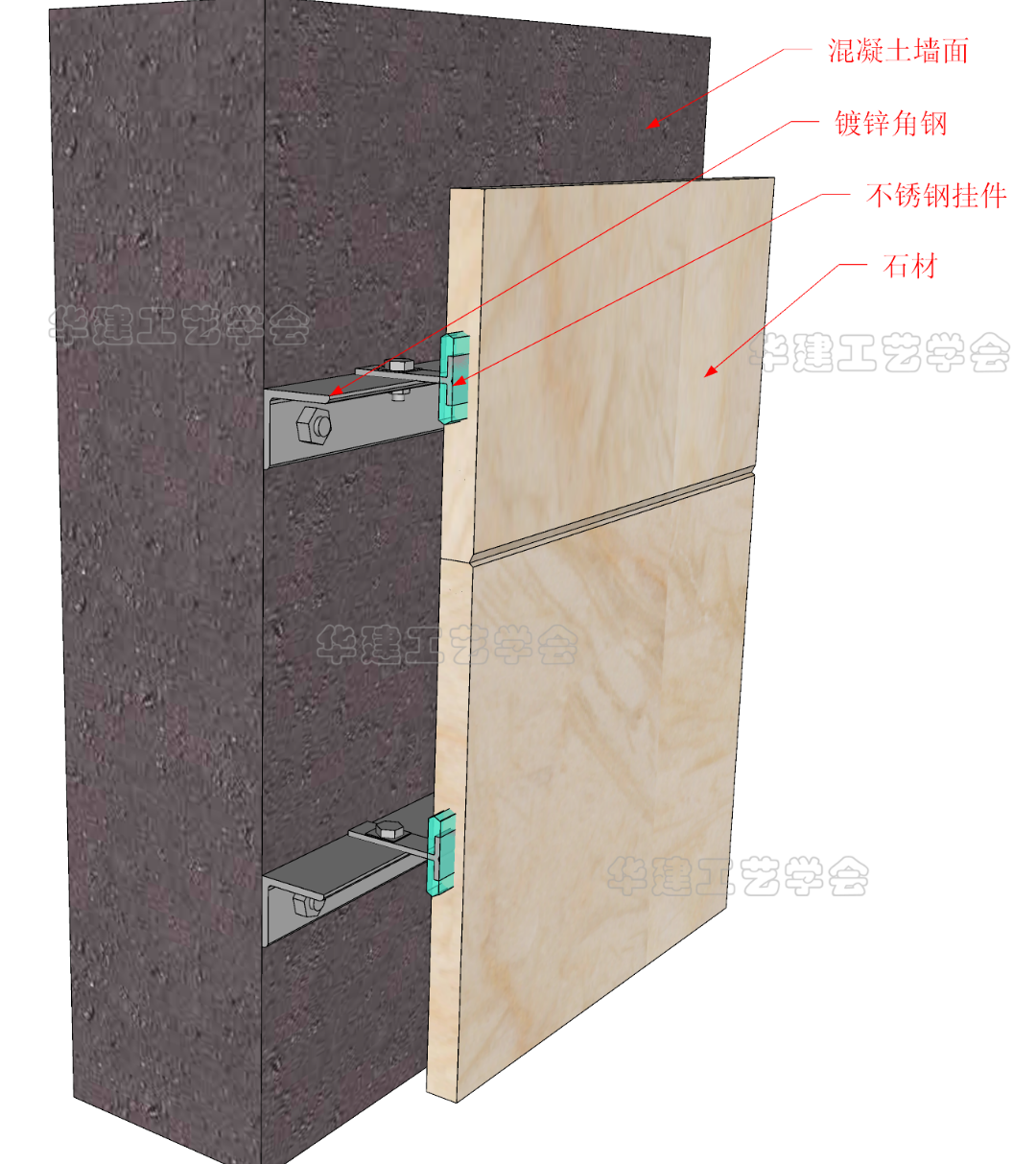

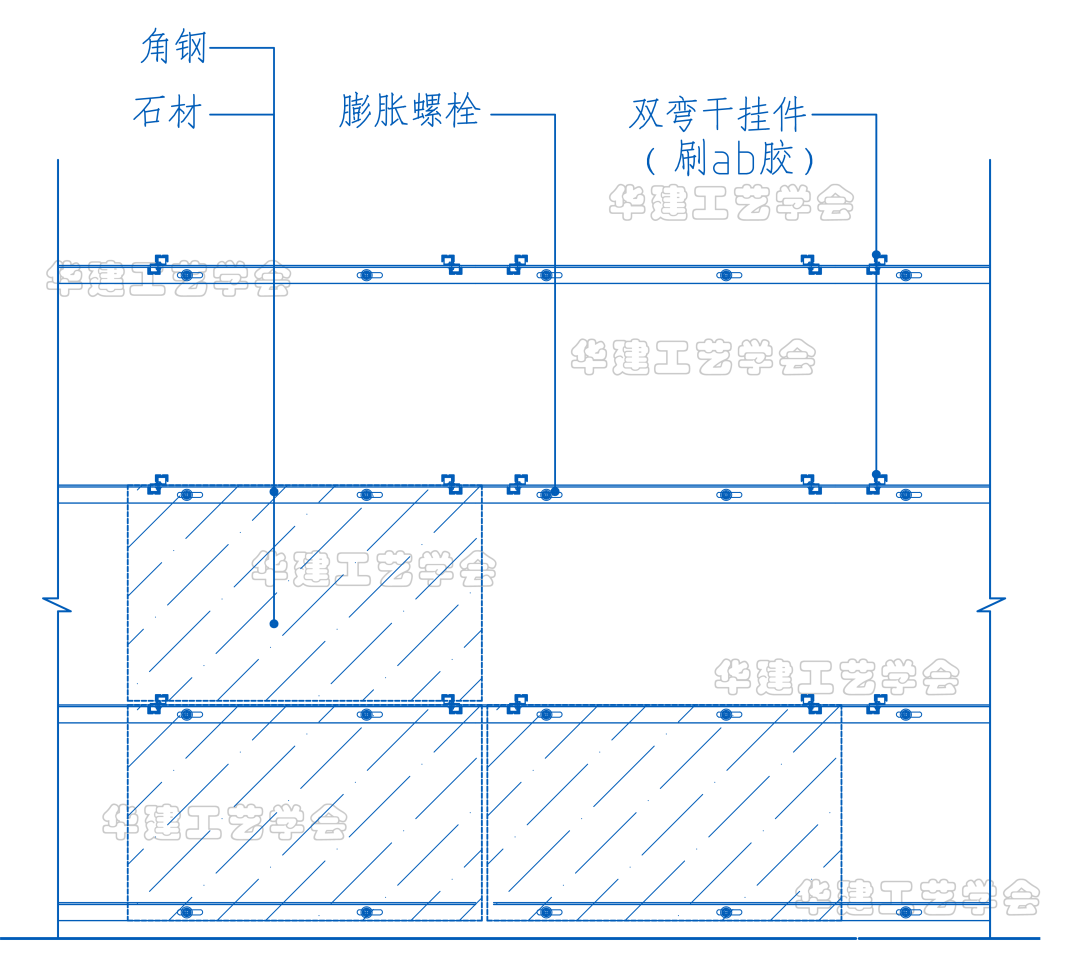

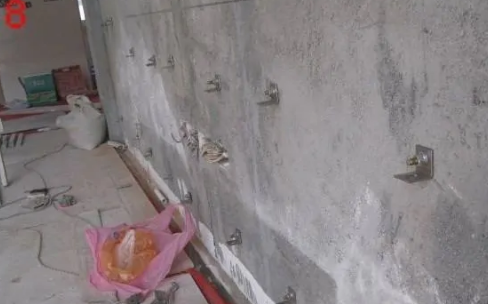

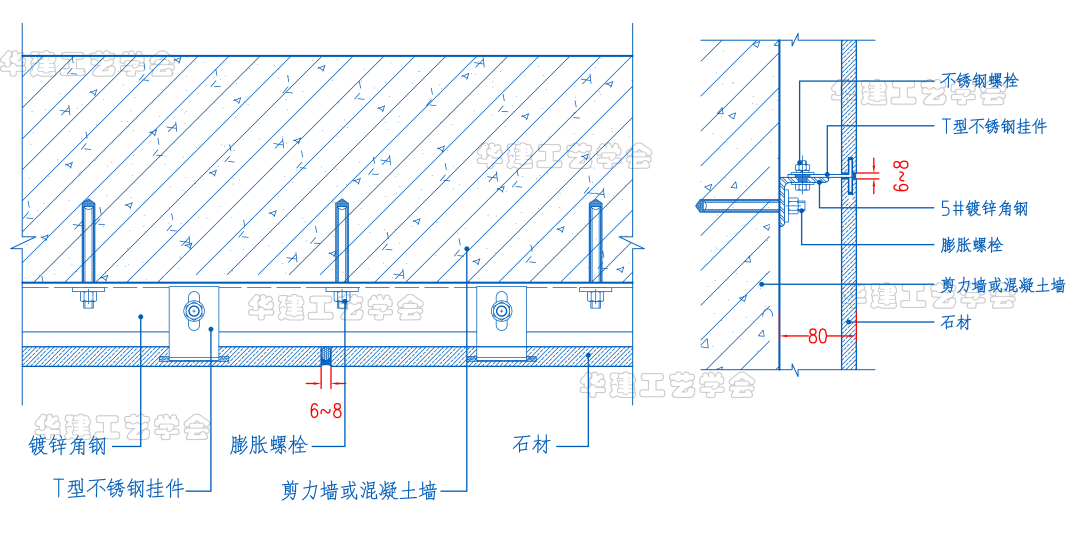

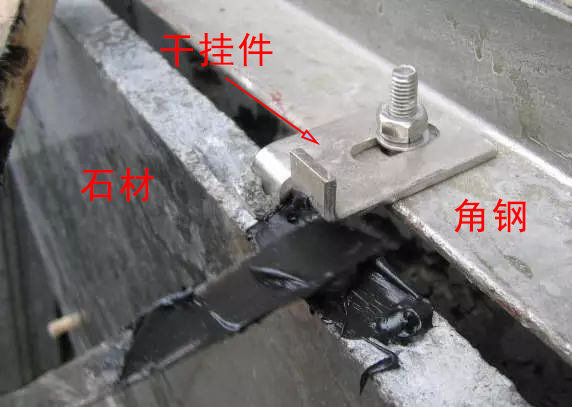

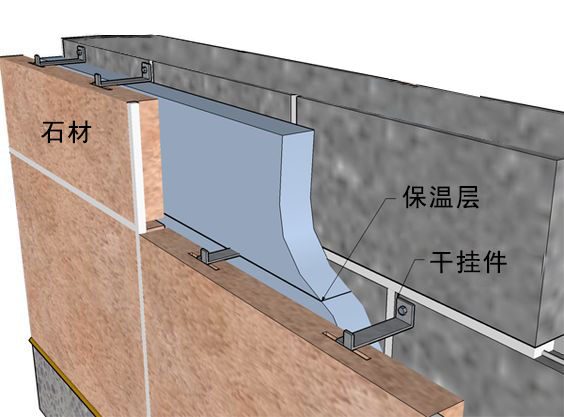

△石材半挂干挂立面节点图△石材半挂干挂节点图(石材密缝铺贴)△石材半挂干挂节点图(石材留缝铺贴)△石材半挂干挂模型图△石材半挂干挂现场图△石材半挂干挂现场图△石材半挂干挂现场图△石材半挂干挂现场图点挂施工工艺宜设计在混凝土或红砖墙上,石材干挂件直接通过膨胀螺栓与墙面连接固定拉住石头,石材需要现场开槽。多用在室内装饰。
膨胀螺栓、T型干挂件、石材、石材用胶。
优点:点挂一般使用在室内墙体,点挂不做钢骨架,只用一个角码做支撑,点挂施工工艺完成后墙体厚度较小。配件为使用较少,建造成本低。
缺点: 点挂对安装墙体有特定要求,轻质砖墙、龙骨墙体不能采用点挂施工工艺。

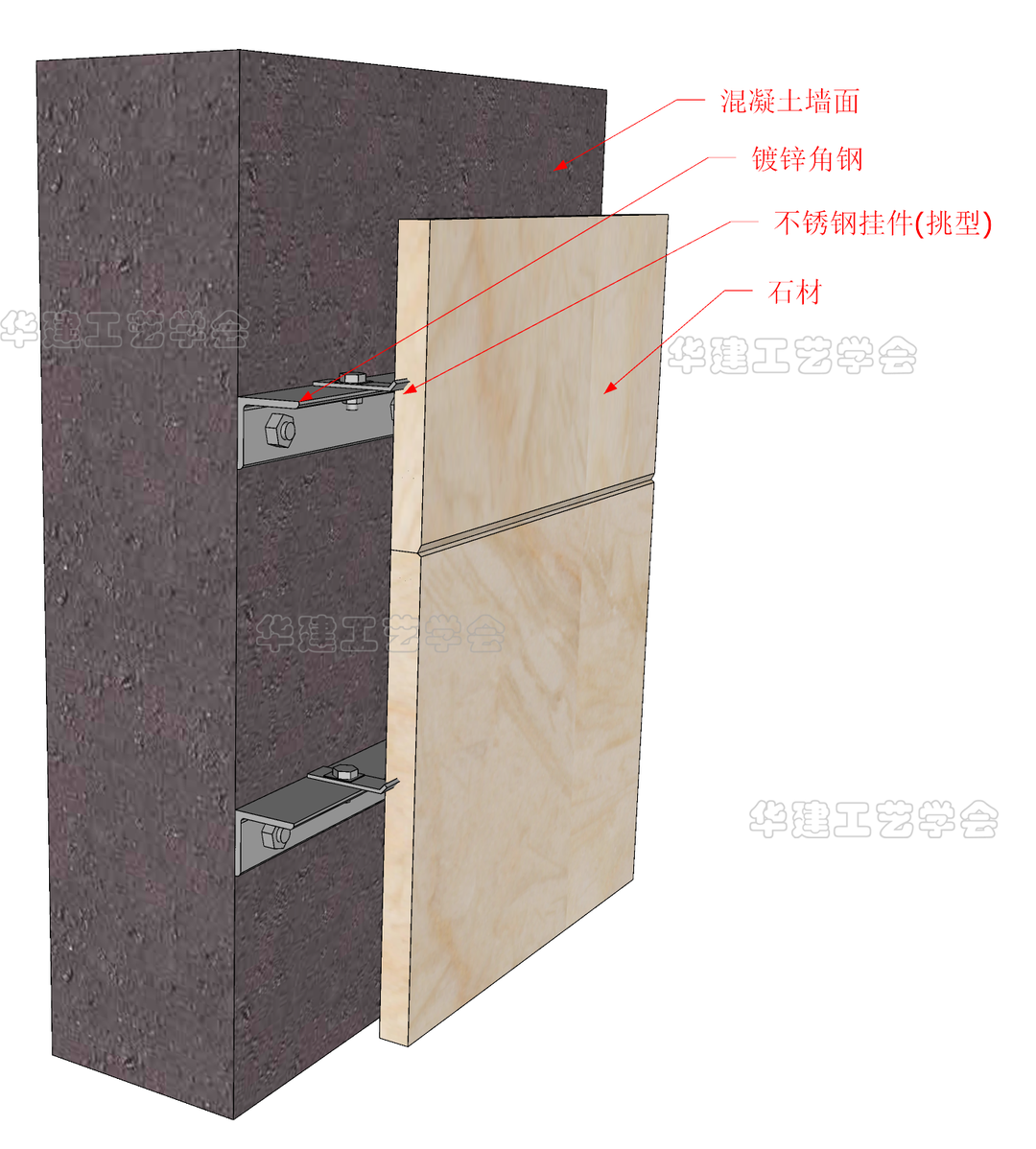

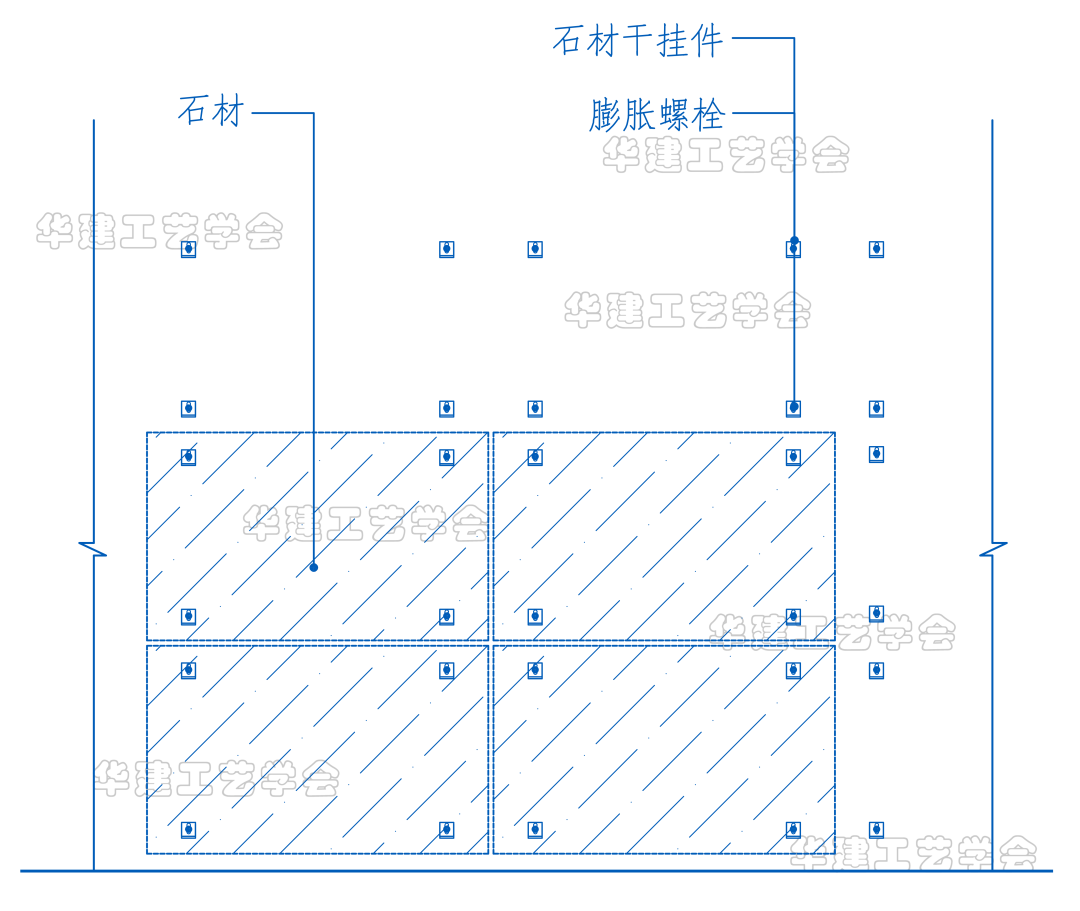

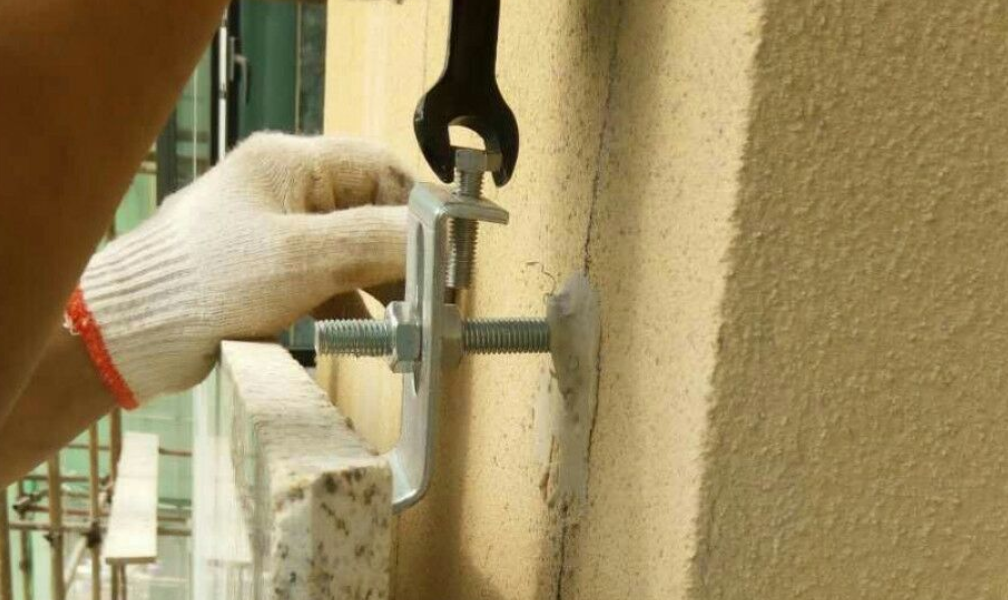

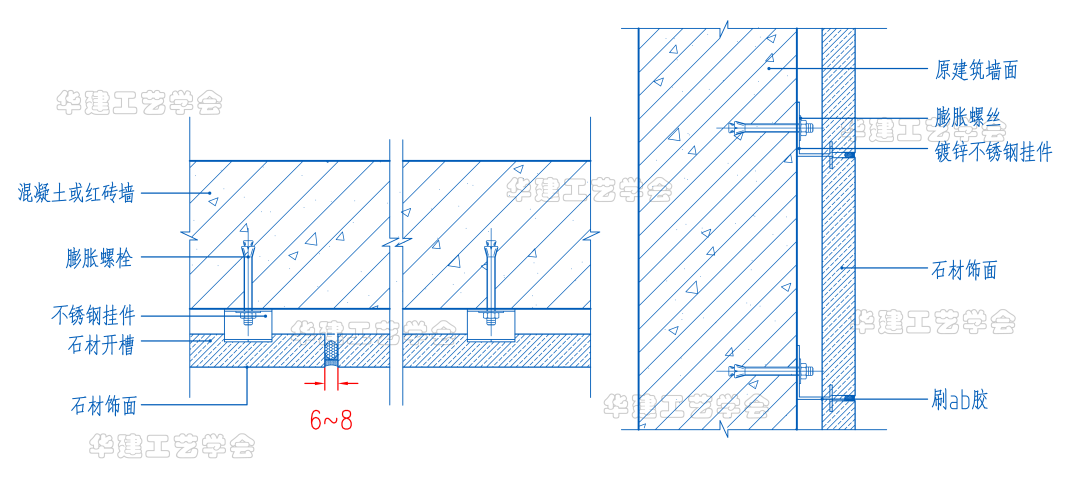

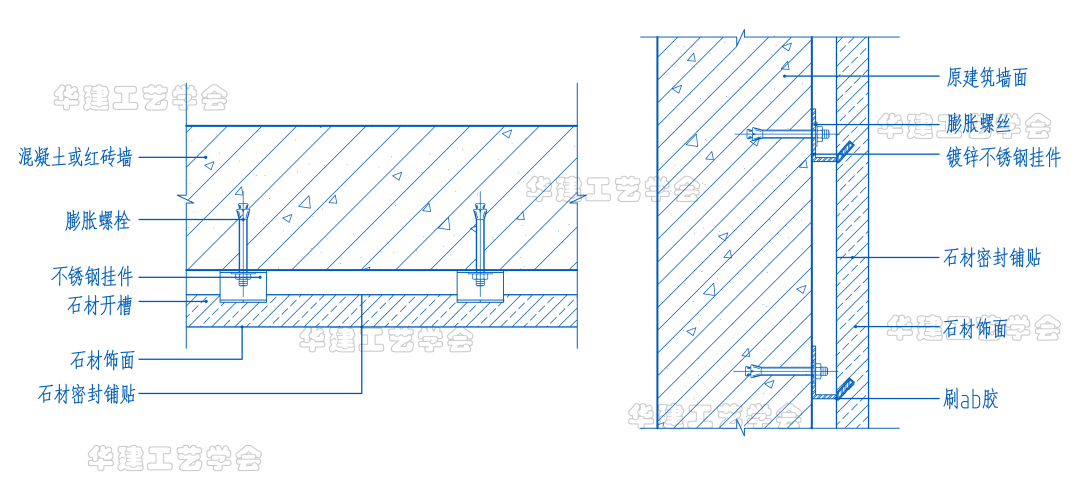

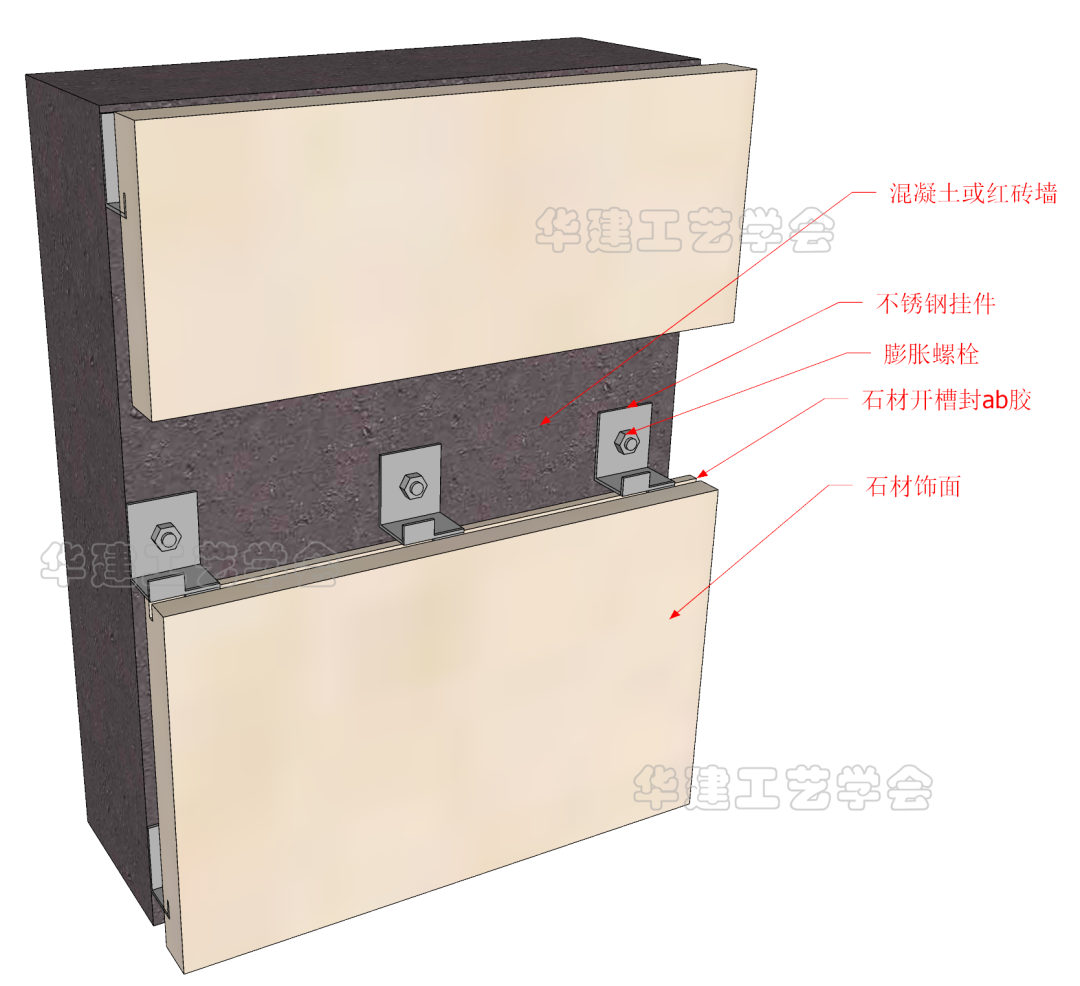

△石材点挂干挂立面节点图△石材点挂干挂节点图(石材密缝铺贴)△石材点挂干挂节点图(石材留缝铺贴)△石材点挂干挂模型图△石材点挂干挂模型图△石材半挂施工工艺模型图△石材点挂干挂现场图△石材点挂干挂现场图△石材点挂干挂现场图铜线湿挂施工工艺宜设计在混凝土或红砖墙上,铜丝通过膨胀螺栓与墙面连接和水泥砂浆粘贴固定拉住石头,石材需要现场开槽, 多用在室内卫生间部位。
膨胀螺栓、铜丝、石材、石材用胶。
优点:铜线湿挂一般使用在室内墙体,铜线湿挂不做钢骨架,水泥钉加铜丝,在石材背面及侧面开孔,用铜丝挂住石材,铜线湿施工工艺完成后墙体厚度小。配件为使用较少,建造成本低。
缺点: 铜线湿挂要求在承重墙体安装;抗震性能差,安全系数低;开槽时容易崩边,损耗大。

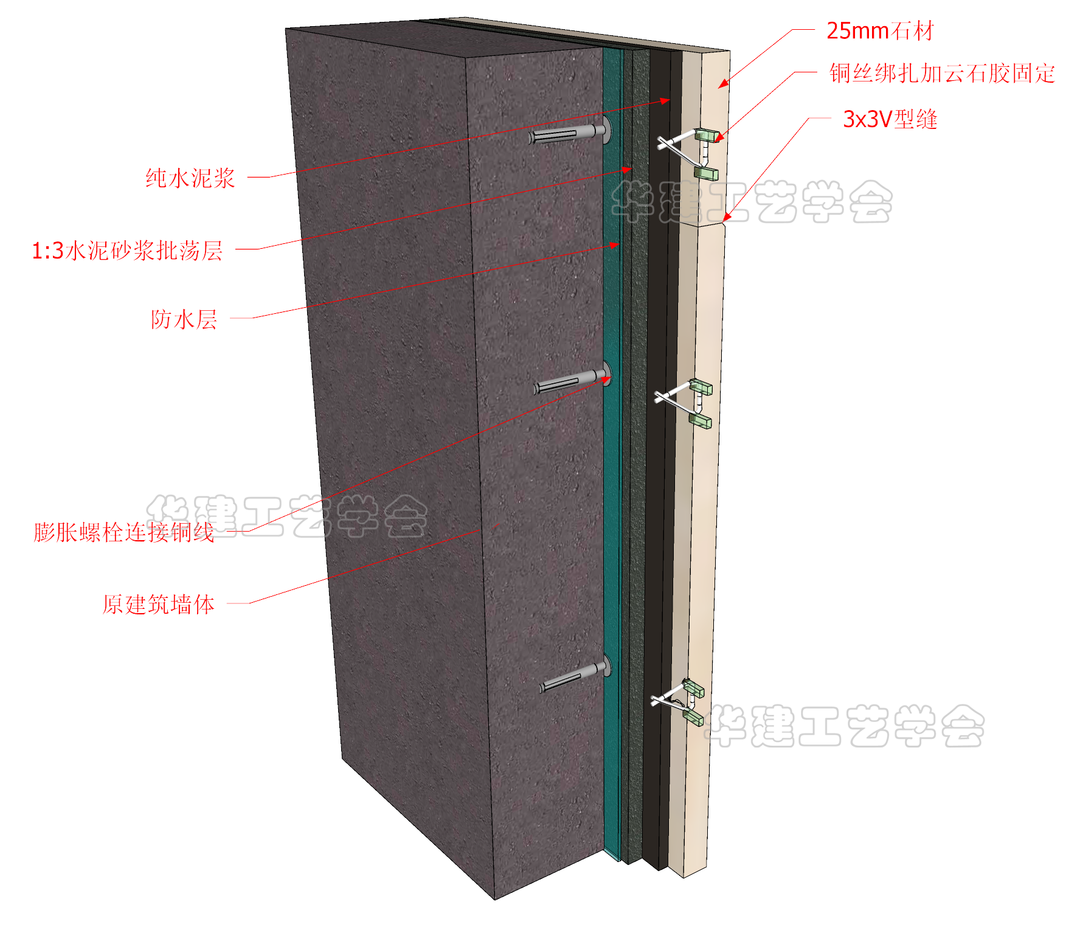

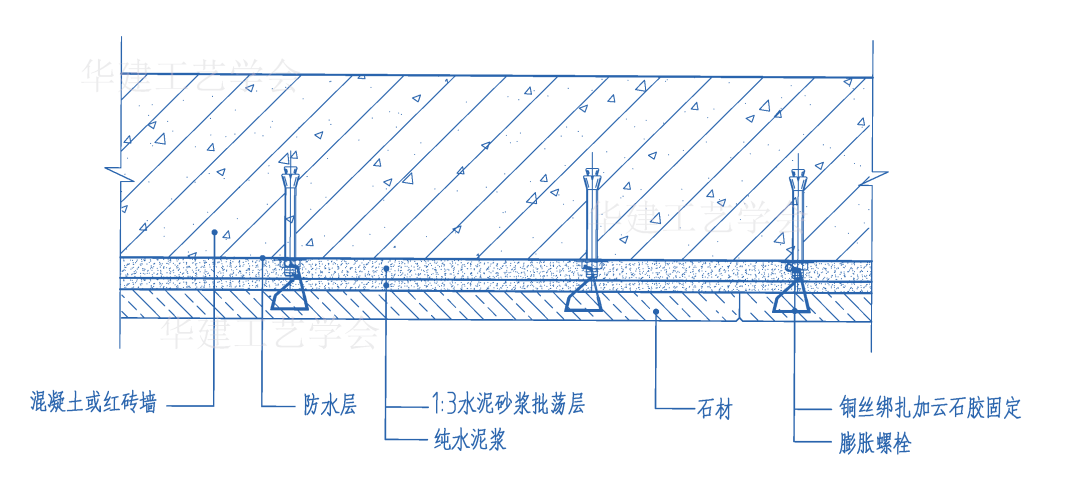

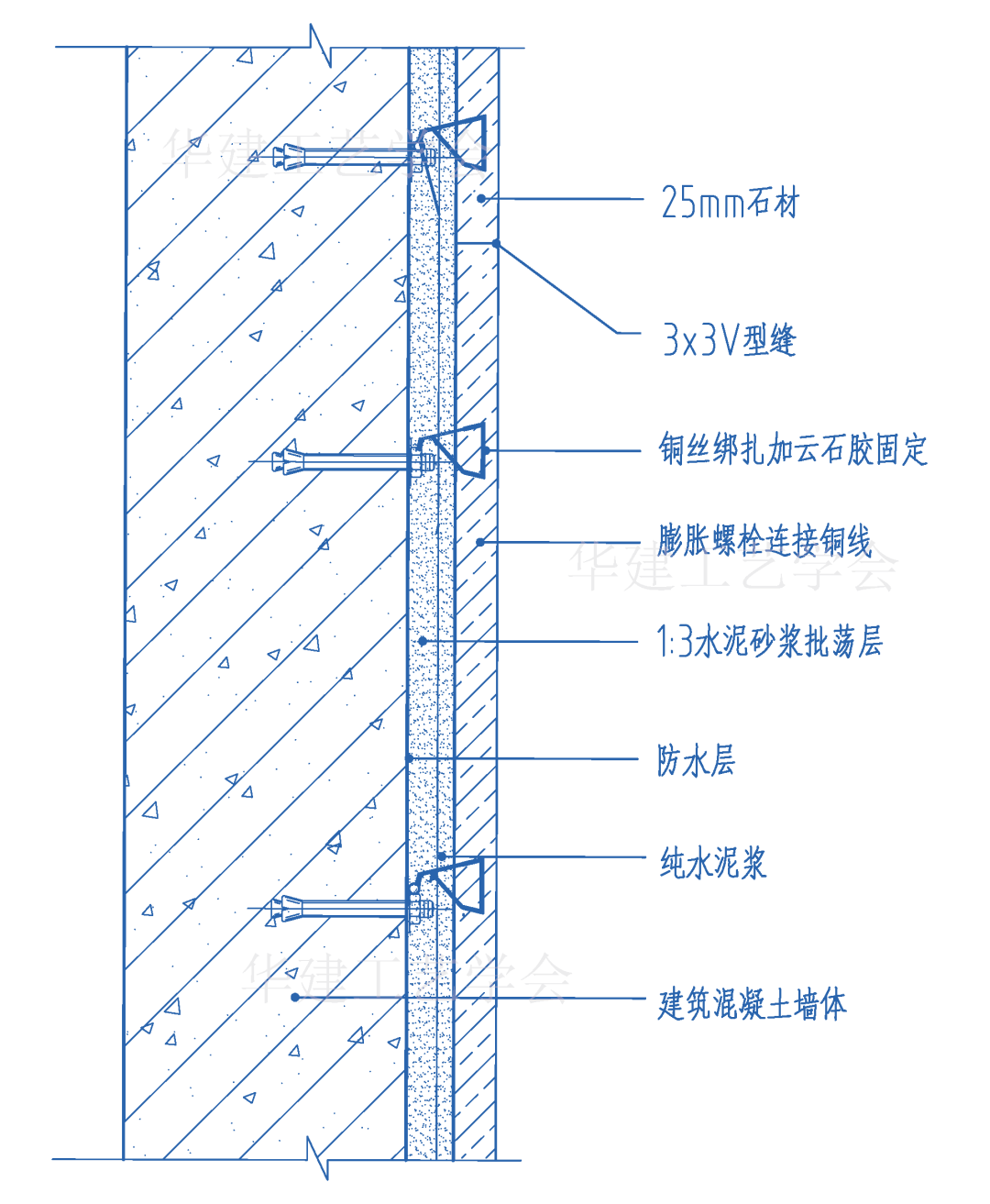

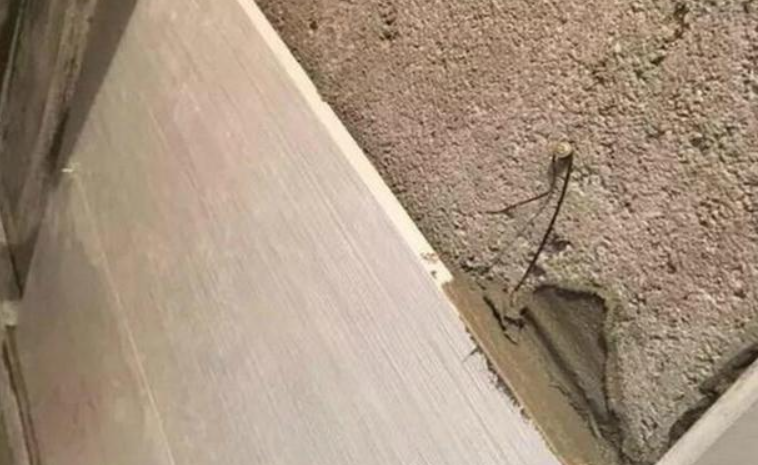

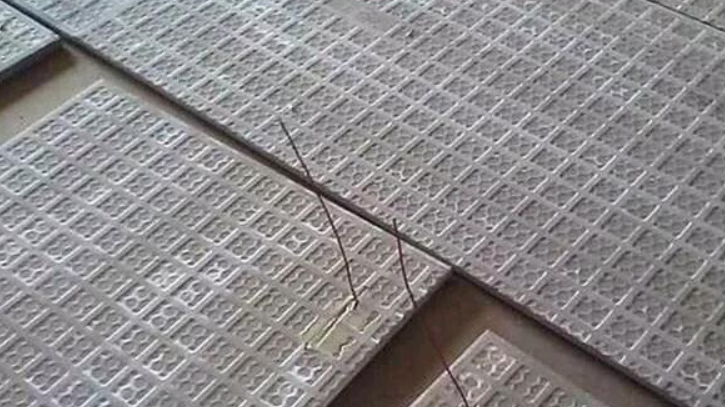

△卫生间石材铜线湿挂横剖节点图△卫生间石材铜线湿挂竖剖节点图△石材铜丝湿挂施工工艺模型图△石材铜线湿挂现场图△石材铜线湿挂现场图(部分图片来源于网络 不作商业用途)
