所谓的建筑幕墙，就是建筑的外墙围护，不承重，像幕布一样挂上去，故又称为“帷幕墙”，是现代大型和高层建筑常用的带有装饰效果的轻质墙体。

那么幕墙有几种材料呢？目前市面上的幕墙主要分为三大类：石材、玻璃、金属。只是每种材料安装方式都有一些区别，咱们今天重点了解一下石材幕墙的干挂工艺。主要解决以下问题：

1. 石材幕墙干挂方式有哪几种；

2. 不规则碎拼材料干挂做法。

01.石材幕墙干挂方式

石材幕墙干挂方式主要有7种: 单肢短槽式、双肢短槽式、钢销式、通槽式干挂法、小单元式干挂法、背栓式、托板式。几种幕墙形式中“短槽式”和“背栓式”最为常见。

1、单肢短槽式干挂法

单肢短槽式是将相邻两块石材面板，共同固定在“T”形卡条上，“T”形卡条为不锈钢或铝合金，卡条再与骨架固定。

但是现在“T”形卡条已经被淘汰，只能使用“L”形卡条。

2、双肢短槽式干挂法

双肢短槽式干挂法是单肢短槽的改进做法，同样也是将相邻的两块石材面板共同固定在“干”形卡条上，“干”形卡条一般采用铝合金挤压成型，与骨架固定。

3、钢销式干挂法

钢销式干挂法又称插针法，是干挂石工艺中最早、最简洁的做法，钢销式又分两侧连接和四侧连接。

结构特点是相邻两块石材面板固定在同一支钢销上，钢销固定在连接板上，连接板再与骨架固定。

4、钢销式干挂法

干通槽式挂法一般采用铝合金SE组合挂件(部分采用T型或蝶形挂件)，在每块石板上下边开条长槽，槽深度小于15mm，开槽宽度宜为6mm，挂件厚度大于4mm。

5、小单元式干挂法

小单元式干挂法是由金属副框，各种单块板材采用金属挂钩与立柱，横梁连接的可以拆装的建筑幕墙。

小单元式的干挂法工艺中的石材，是通过铝合金卡条与骨架相连，但相临的石材均是独立与骨架（铝合金主梁）相连。

这一连接方式彻底改变了传统干挂石材幕墙的物理性能、设计方法、加工方法和施工工艺。

6、背栓式

背栓式干挂法是将石材饰面板与龙骨结构进行连接，然后借助预埋件将龙骨结构固定在建筑结构上，同时借助底部拓孔技术，将背栓的挂件与石材的饰面板进行有效固定。

这种方式可以有效地避免两者连接处的开缝问题，并削弱石材饰面板对龙骨结构的反作用，很大程度上避免了石材局部的破坏。

7、托板式

托板式的连接形式是利用铝合金托板进行连接，施工工序在工厂内完成，质量可靠。

安装结构采用挂式结构，安装时可三维调整。使用弹性胶垫安装，可实现柔性连接，提高抗震性能。

以上7种方式是以金属挂件将饰面石材直接吊挂于墙面或空挂于钢架之上，只适合解决规则的面层材料，那石材幕墙如何实现不规则的碎拼材料干挂呢？

02.不规则碎拼材料干挂实现方式

1、工艺做法

1）在原建筑结构上钻孔安装膨胀螺栓，然后将5角钢固定在墙面上。根据需求和力学计算确定其安装密度和深度形成钢骨架。

2）将3~5mm镀锌薄钢板冲压成蜂窝板，根据现场实际情况确定孔洞的大小和密度。一般根据不规则面层装饰材料的平均大小，来确定最小面积材料，至少应覆盖5个以上的空洞为宜，以确保不规则面层装饰材料的安装牢固度。

3）现场使用不锈钢钻尾螺丝，将镀锌蜂窝钢板固定在焊接好的钢骨架上，使用柔性结构胶涂抹在不规则面层装饰材料上。粘贴的位置需要对准用力压下，待部分柔性结构胶从镀锌蜂窝钢板的孔洞中溢出即可。

4）不规则面层装饰材料安装完成后，待柔性结构胶风干凝固后，使用钻尾螺丝对部分不规则面层装饰材料进行二次加固，产生的表面孔洞使用调色水泥进行修补。

5）使用掺胶水泥经过调色后，对不规则面层装饰材料之间缝隙进行嵌缝处理。

2、工艺注意要点

1）安全考虑

考虑到幕墙材料自重大存在脱落的可能性，需要对柔性结构胶与钢板的附着力进行测试。

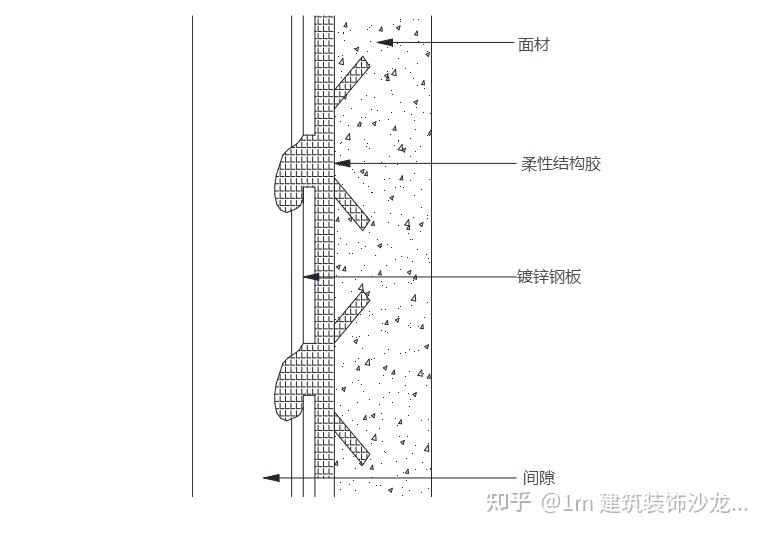

采用基层钢板打孔的方式来实现溢胶成勾法点挂不规则幕墙材料的技术，确保饰面材料与钢板之间的附着力。

2）背面防剥落处理

采用多角度斜角切割开槽，使材料的背面形成凹槽，结构胶填满凹型槽时形成一个扭矩挂钩形式，来增加结构胶和不规则面层材料的粘结力。

3）干挂结构材料深化设计调整

用物理锚栓的方式，将结构材料固定在不规则材料室内外幕墙干挂系统基层结构上。

考虑到室内外幕墙的高度超高、面积过大，单块面层装饰材料自重较大，多板块层层累加易造成面层破碎或剥离现象。

可以通过分层局部表面隐蔽锚栓的固定方式，将面层材料与基层钢板锚固，防止面层材料的破碎与下垂。

4）防止孔洞氧化

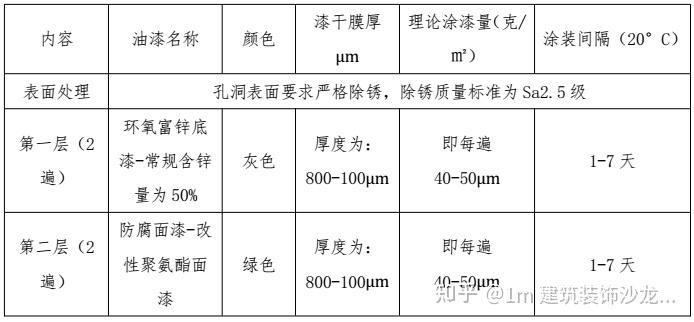

考虑到薄钢板孔洞易腐蚀，可采用以下方式进行防护处理：

3、碎拼材料干挂方式的优势

1）解决各种不规则碎拼材料幕墙的安装困难的问题；

2）安全性提高：超薄金属板做基层，减轻结构自重，减少对基层的影响，结合三重稳固技术，防止面层材料破碎下坠；

3）经济效益提高：面材价格便宜，不容易耗损，重量轻，运费低廉，后期维护比天然石材简单。

小结

关于幕墙石材的干挂方式就介绍到这里了，小伙伴们对于这方面的内容如果有疑问或见解，都可以在下方留言，咱们一起来探讨、交流。

下面，还是用一张导图来总结一下今天的内容：
