前言

在《dop设计实战指南》的建筑结构版块我们和大家普及了结构专业与室内设计师有关的知识要点，分析了作为室内设计师为什么需了解它的因素，即设计师必须在装饰设计时考虑结构荷载，涉及拆改加建、梁柱加固穿孔的结构验算等等，本期我们聊聊建筑幕墙的相关知识。

一、石材幕墙做法优劣大对比：

咱们室内设计师领域属于建筑装饰领域的内装部分，而本期要提到的是关于建筑装饰外装部分的石材幕墙。

建筑幕墙行业可以说是随建筑行业快速发展而出现的，融建筑技术、功能和建筑艺术于一体的建筑外围护结构，是建筑华丽外表的体现。而石材是古老的建筑材料，坚实耐用的特点成为室内外装饰的首选材料之一。

石材幕墙的支撑结构体系一般采用钢结构材料，很少采用铝合金材料。基本的结构体系为横竖龙骨，通过挂件将石材板块与支撑结构连接，竖龙骨可采用镀锌方管或槽钢，横龙骨可采用方管或角钢，具体规格尺寸通过计算确定。

一提到石材做法，很多设计师脑海中浮现出来的是常见的室内石材干挂的做法，就像这样：

配图来源于dop节点手册↑

那么本期要讲的外墙石材干挂，和上面这个石材干挂的区别在哪儿呢？

1、首先外墙石材幕墙承受更多的风荷载，以及外幕墙高度较高，所以在设计时更加保守、重要，规范要求也比较严格。

2、石材干挂的风荷载原理是是利用耐腐蚀的螺栓和耐腐蚀的柔性连接件，将大理石、花岗石等饰面石材干挂在建筑结构的外表面，石材与结构之间留出40-50 毫米的空腔，用此工艺做成的饰面，在风力和地震力的作用下允许产生适量的变位，以吸收部分风力和地震力，而不致出现裂纹和脱落。

3、外墙石材的干挂方式为钢销式、通槽式、短槽式、背栓式等几种形式；

可能看上面的文字表述有点绕，下面通过一张表格看明白各个做法的优劣：

外墙干挂干挂件 ↑

从上图可知，相较而言，短槽式成本较低，但安全性不如背栓式，通常用于石材重量不太大或安全系数要求不太高时。

背栓式干挂牢靠稳定，但成本较高，用于较大块石材（如厚度=30mm，石材面积≤1.5平方米）或对石材安全性能要求较高时（如幕墙超高时）。

上面的几种幕墙形式中，“短槽式”和“背栓式”最为常用，也是咱们设计师应重点掌握的要点。所以，下面具体介绍这两种做法：二、石材幕墙节点做法解析：

短槽干挂法：

短槽式干挂法↑

短槽干挂法：这种方法是将相邻的两块石材面板共同固定在“T”形卡条上，“T”形卡条为不锈钢或铝合金，卡条再与骨架固定，就可以了。

幕墙短槽式干挂件↑

幕墙短槽式做法三维示意↑

短槽式做法CAD节点图 ↑

背栓式干挂法：

常见背栓干挂件↑

背栓式干挂法：背栓式干挂在石材的背部打孔用锚栓连接金属件与墙体上龙骨连接，是由后切式锚栓及后支城式系统共同组成幕墙的干挂体系。

背栓式三维展示↑

背栓式CAD节点图↑

在建筑外墙装饰中，石材幕墙已占有相当大的比例。而且石材幕墙应用的高度越来越高，体量越来越大；造价越来越低，造型越来越复杂，对安装施工工艺要求也越来越严。

如果看过dop设计实战指南的朋友，看完上面的石材幕墙干挂节点后，应该能够立马心领神会。通过“骨肉皮”和“安神鸟”的思维模式，快速的记住它的节点做法以及原理。如果你达不到这一步，可能去回看实战指南的第43~46讲，会有不一样的收获。

三、图解施工工艺及安装实例

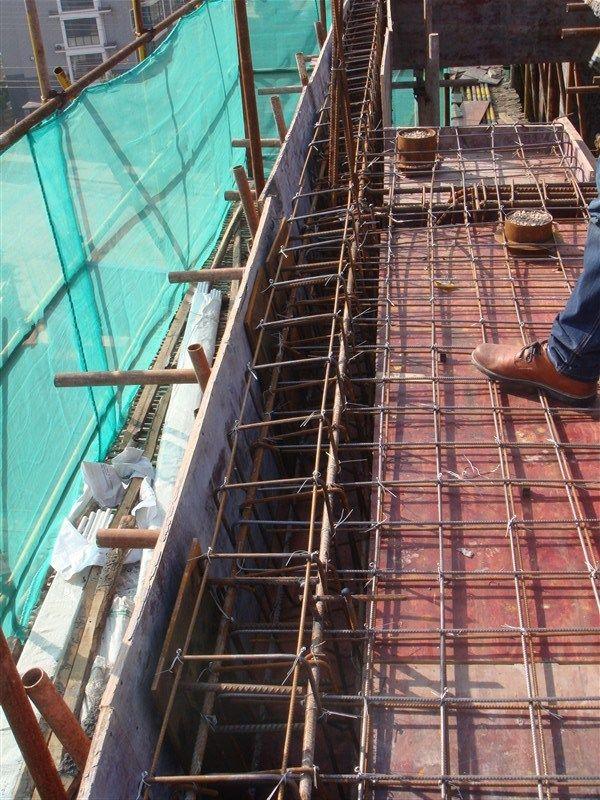

节点构造聊完了，下面来看看石材幕墙现场的施工工序。

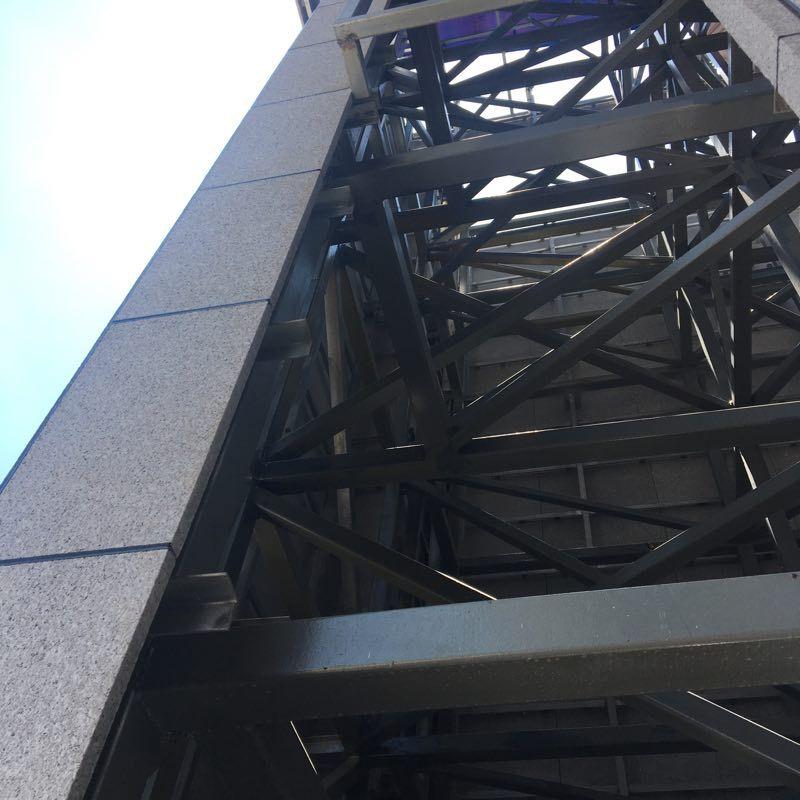

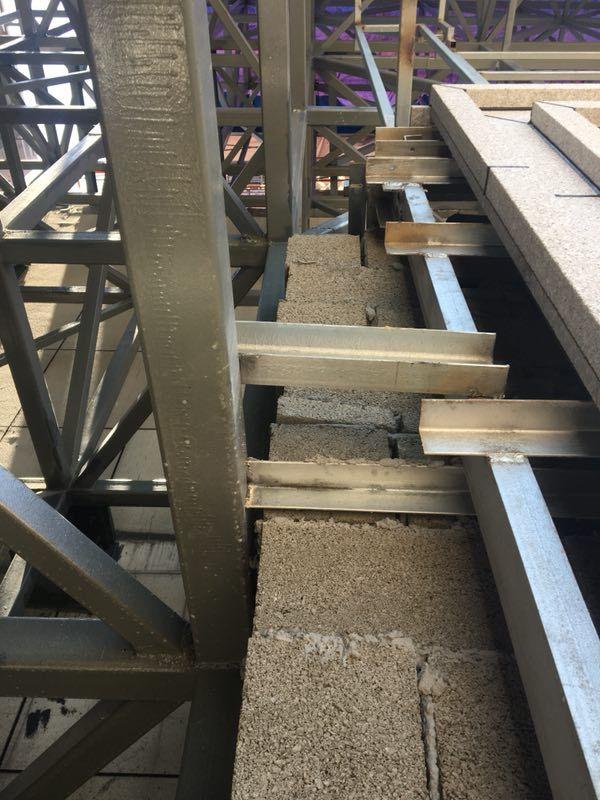

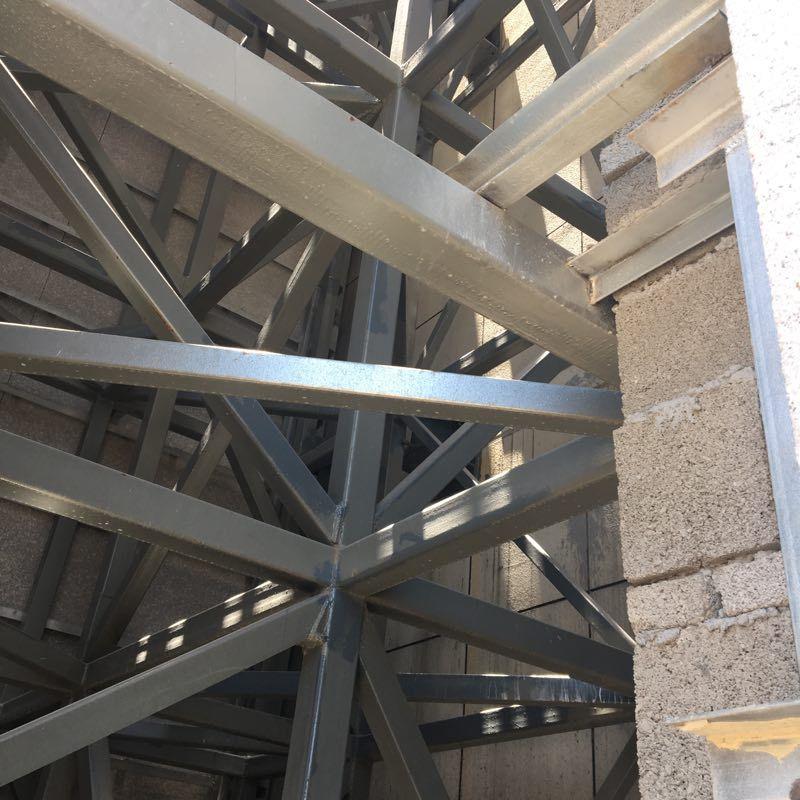

1、焊接钢骨架

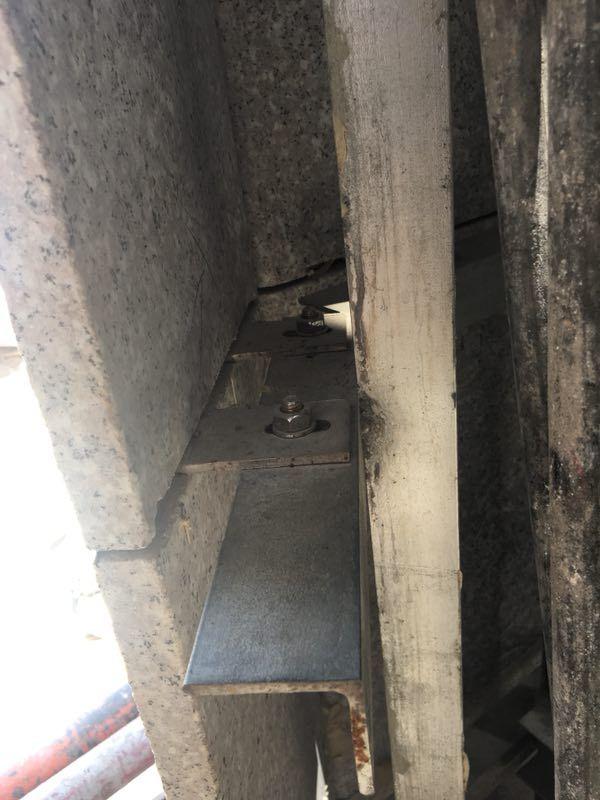

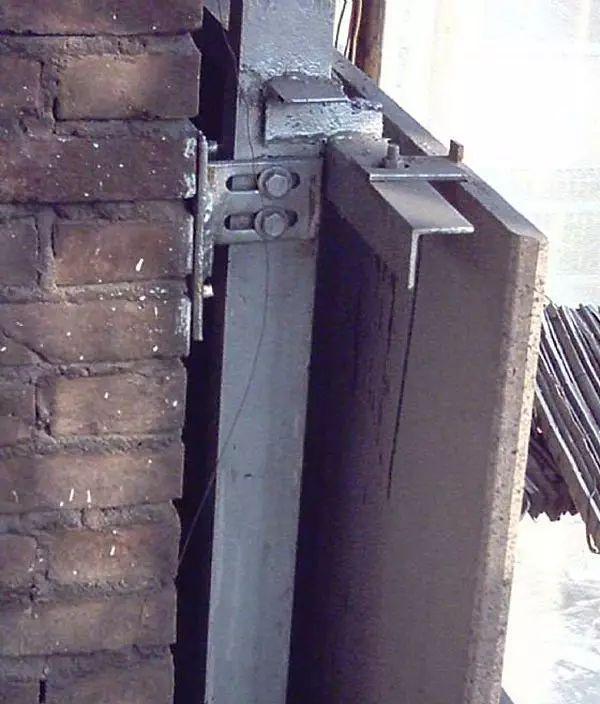

2、固定槽钢的角码

连接槽钢的伸缩节板

5、人工开槽

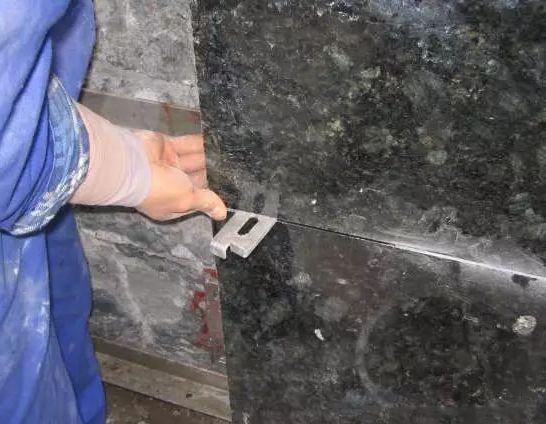

6、上挂件

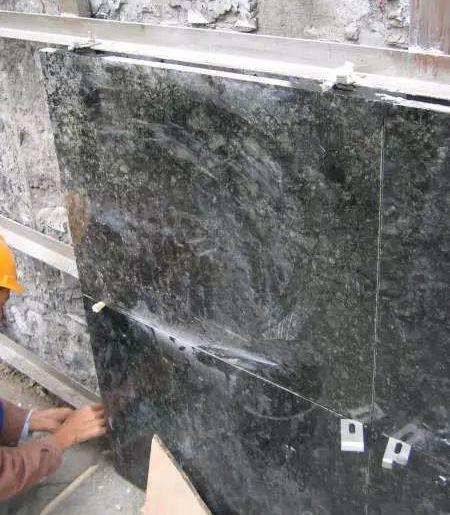

7、调整（在石板的下段用垫片垫好，方便防水胶的填充，也起到调整板水平度的作用）

8、挂装石材完成

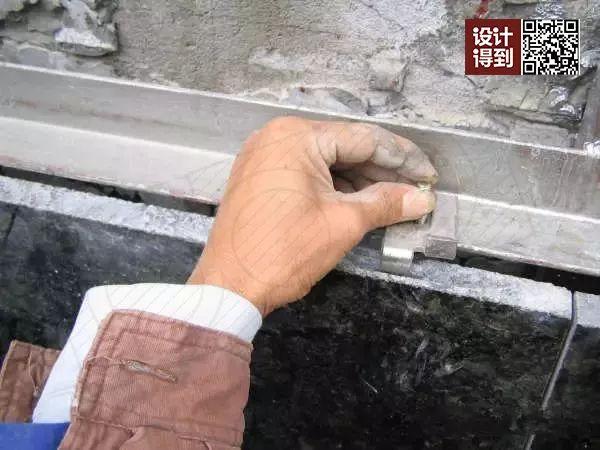

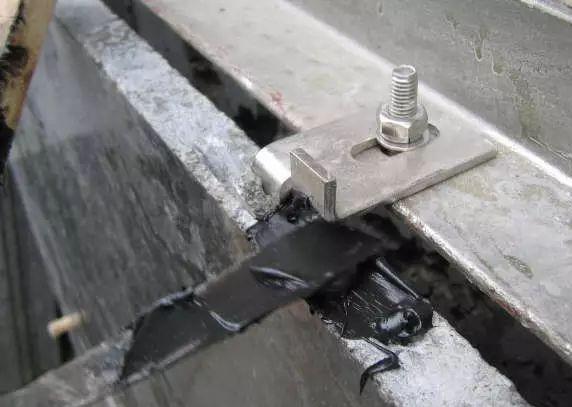

9、上胶固定

10、干挂初步完成

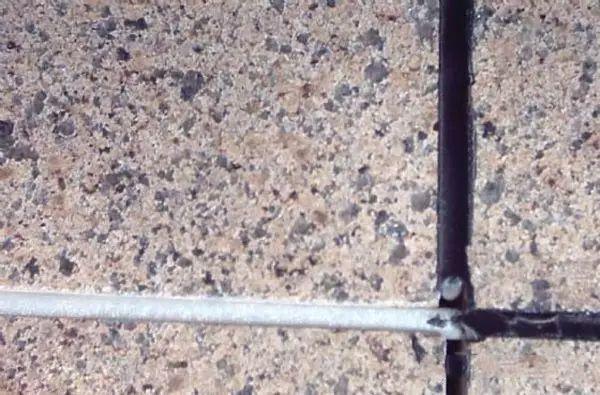

11、贴好后塞泡沫棒，然后在在泡沫棒外打耐候胶

以上是外墙石材干挂的全过程，在这过程当中，你应当尤其留意这些细节：

1、所有骨架钢材需热镀锌处理。

2、挂扣件扁钢及螺栓需热镀锌处理或为不锈钢挂件。

3、焊缝必须饱满牢固。

4、钢架焊接处必须除锈后涂刷两道防锈漆，然后涂银粉漆处理。

5、膨胀螺栓抗拔要求必须符合规范和设计要求。

6、石材短槽必须机械开槽，保证槽缝宽度符合设计要求，严禁现场手提切割机开槽。

7、不离缝石材板缝需夹胶和座胶时，横竖缝内的胶浆必须饱满完整。

8、石材板面需打胶时，胶缝宽窄必须一致，胶缝边缘平滑挺直无毛边。

9、干挂石材厚度为25mm时，单块板平方面积不宜大于1平方米。

10、干挂石材厚度大于25mm时，单块板平方面积不宜大于1.5平方米。

石材幕墙工程案例：

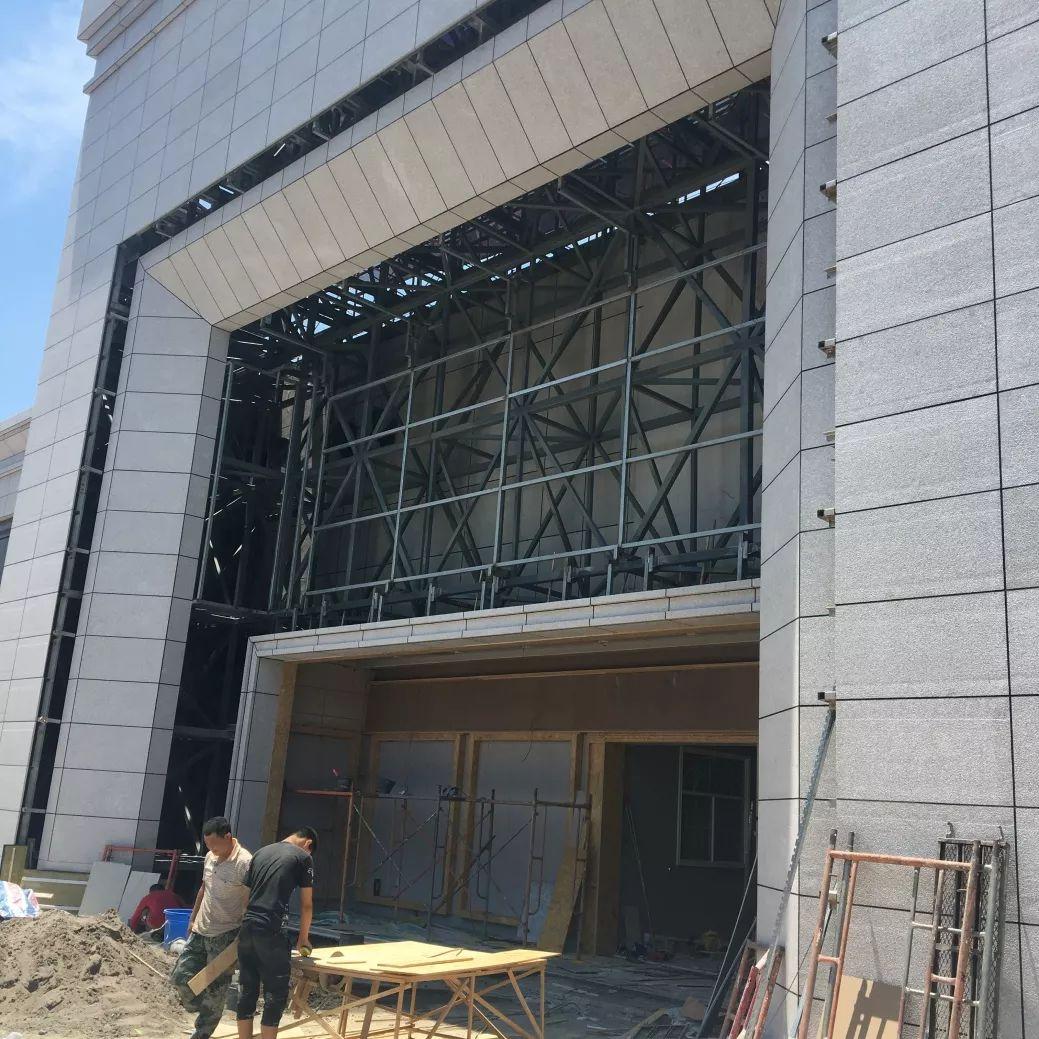

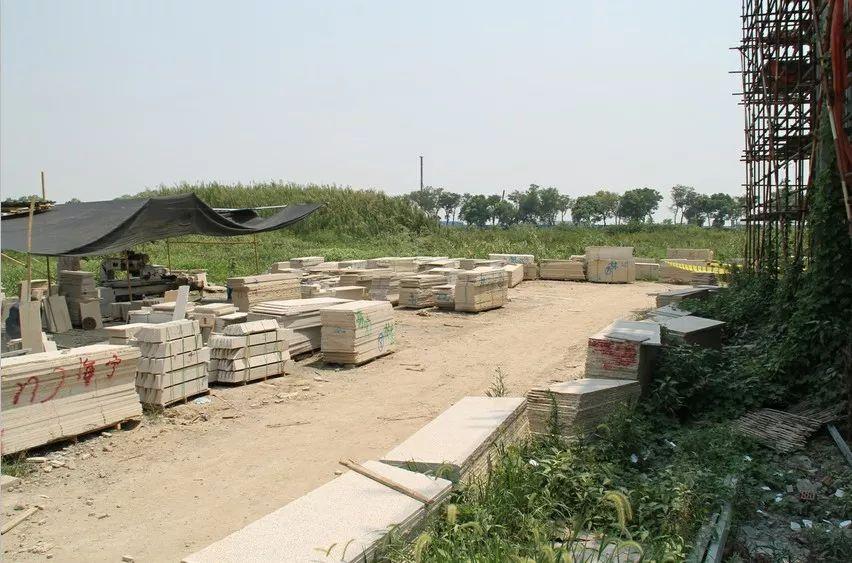

看完石材幕墙的节点手法和安装过程，最后我们尺度再拉大一些，来看看一些实际石材幕墙干挂时的场景，进一步加深对石材干挂做法的理解。

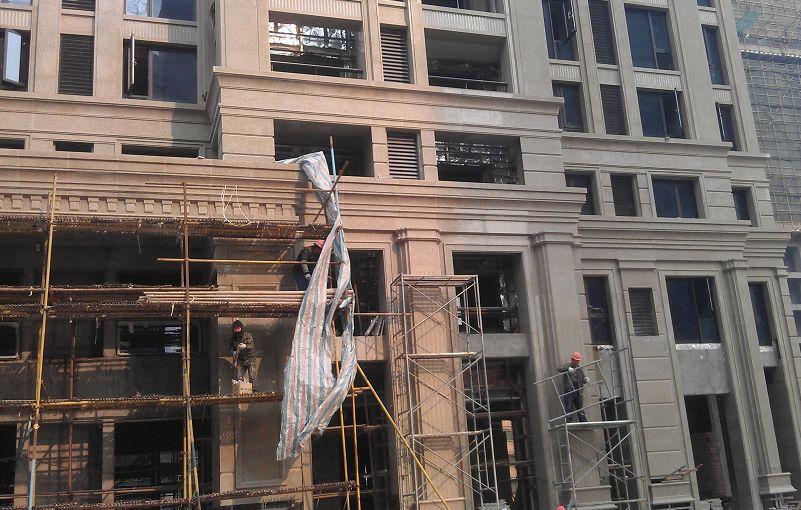

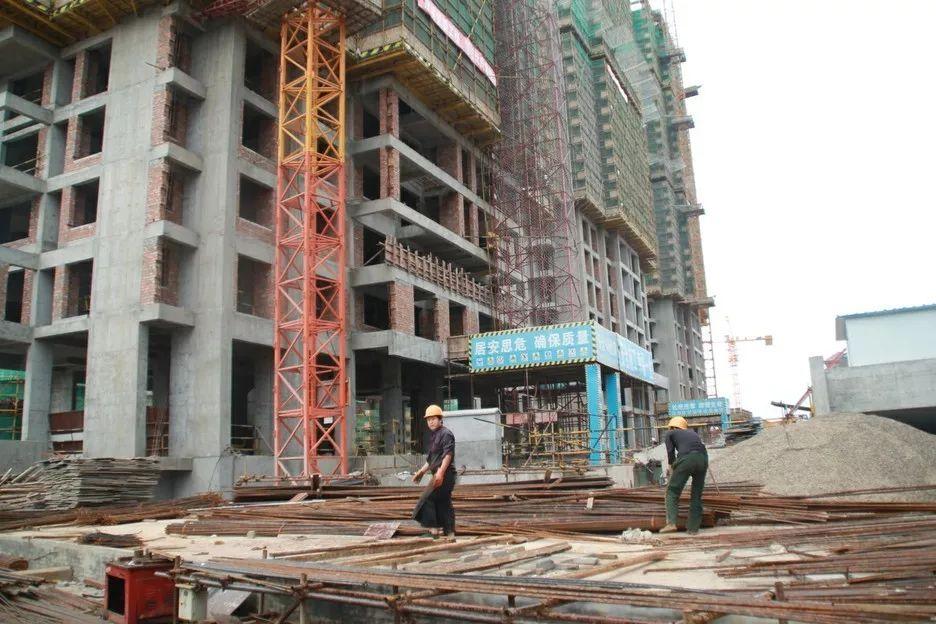

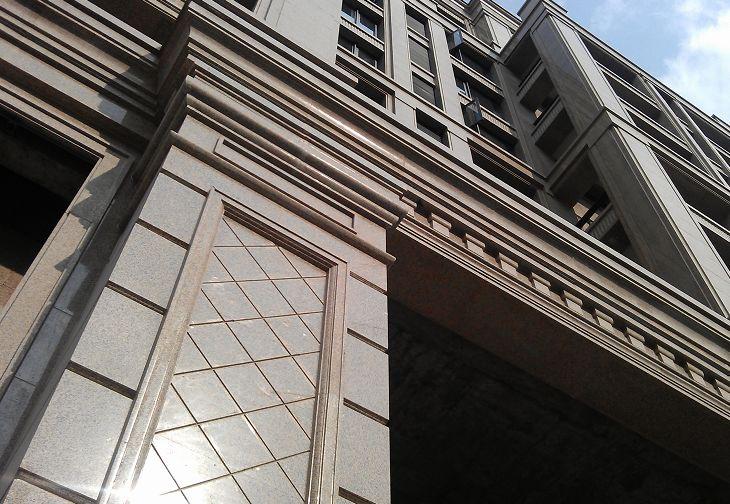

一、常规高层住宅建筑石材幕墙安装现场：

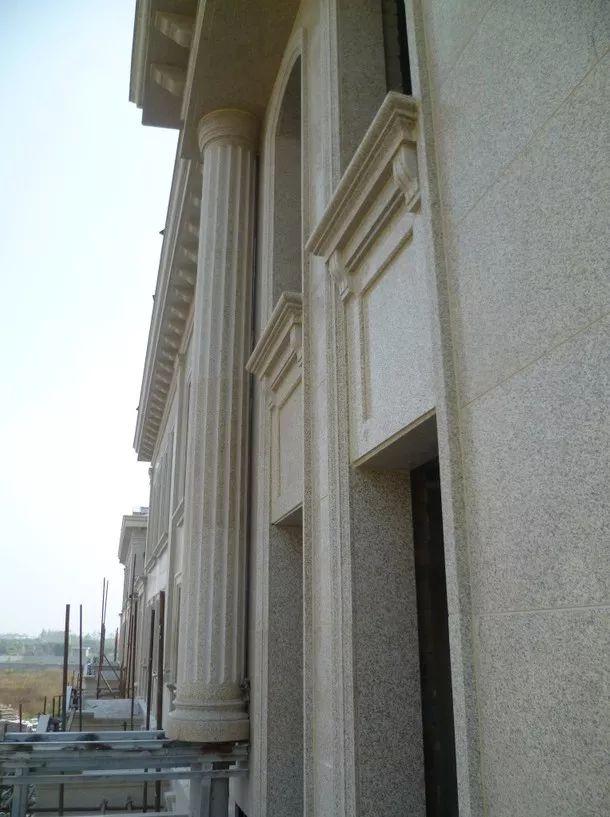

完工细节↑

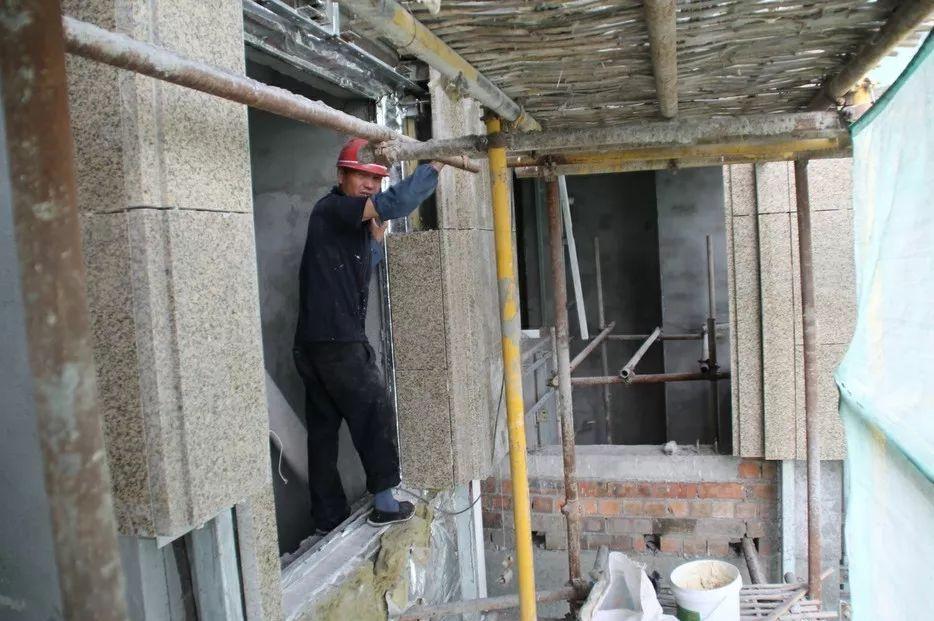

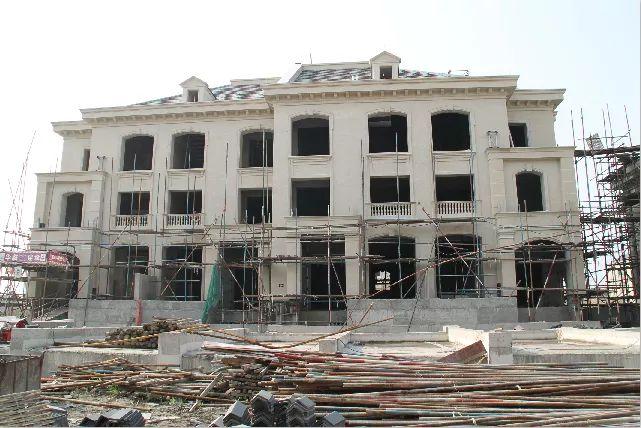

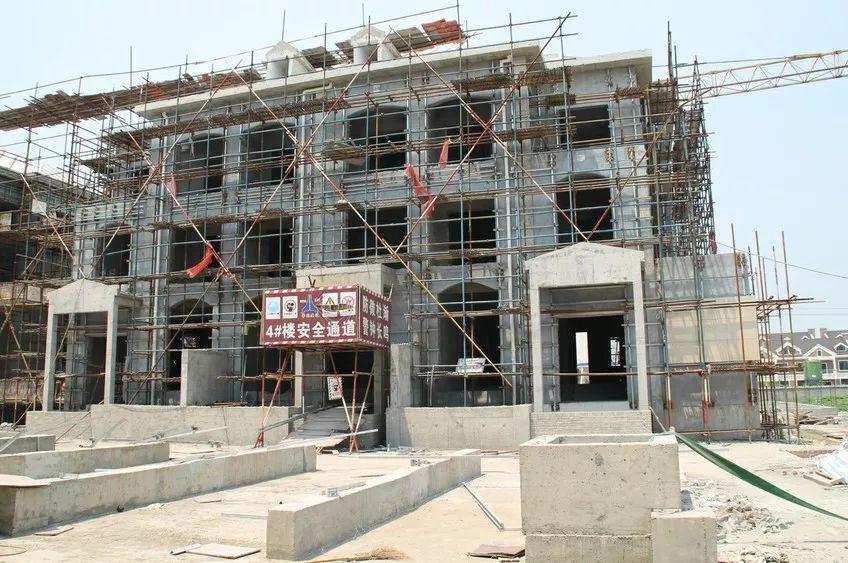

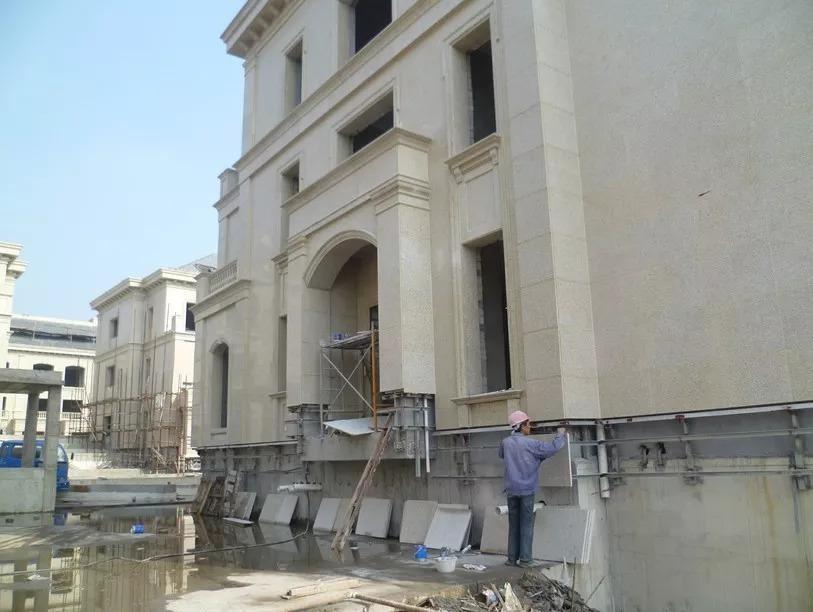

二、别墅建筑石材幕墙安装现场：

三、某商业楼大面积石材幕墙安装现场：

小结：

本期内容信息量较多，为了方便你的记忆与消化，咱们稍微总结下全文：

1、建筑幕墙的石材干挂从原理上来看，与室内石材干挂差别不大，但对于安全性和耐候性的要求更高，所以，常用于室内干挂石材的短槽式做法更适用于低矮的建筑外墙。高层的建筑外墙必须使用背栓式的做法来保证幕墙的安全性。

2、从工艺流程上来说，外墙石材干挂的工艺工序以及注意事项与内装几乎相同，并无太大差别；所以，理解其中的共性后，再理解幕墙石材干挂并不难。

3、如果想系统的从材料属性、设计通病、构造做法、施工工艺、质量通病、现场下单、设计制图等方面学习关于石材的更多知识，强烈推荐关注《dop设计实战指南》，近4000名设计师共同的选择，也一定适合你。
