石材与石材拼接工艺做法

适用部位：

1）石材墙面转角拼接

2）石材线条凭借

3）石材台面与墙

注意事项：

1）石材与石材拼接要做到防撞，需采用石材倒角、磨边方法；

2）石材与石材拼接若在一个平面上，需作留缝、倒角、错位或采用收口等，不建议直接对接。

施工工序：

准备工作—现场放线—材料加工—基层处理—石材干挂结构框架固定—石材专用AB胶粘连—铺贴石材—完成面处理

用料及分层做法：

1）石材专用干挂配件

2）选用指定石材加工、固定矿建

3）用石材专用AB胶固定安装

4）安装时倒5*5防撞斜角

5）石材需作六面防护

完成面处理：

1）用专用填缝剂擦缝、保洁

2）用专用保护膜做成品保护

01

图解石材暗门工艺做法

适用部位：

1）消防栓石材暗门

2）电梯控制箱暗门

3）储藏室暗门

注意事项：

1）暗门两侧作防火封堵；

2）暗门开启作斜边倒角；

3）从石材45度至转轴75度；

4）石材完成面到转轴中心应为 35mm。

用料及分层做法：

1）选用 18mm 石材、均经过六面防护、晶面处理；

2）塑造石材造；

3）安装转轴、作暗门钢架基层；

4）固定不锈钢干挂件，AB胶固定石材、安装完成；

5）2mm 镀锌钢板封堵暗门钢架基层（内面）；

6）门两侧与墙体钢架交界处作玻镁板、进行防火封堵。

03

图解石材隔墙工艺做法

适用部位：

石材隔墙

注意事项：

1）净空低于 4m，采用8#槽；

2）净空高于 4m，采用10#槽钢；

3）石材排版的不同决定5#角钢、8#槽钢做横撑或斜撑；

4）墙面 3m 以内加一个支撑点 3m 以至 4m 两个支撑点，平均间距大于 1.5m 小于 1.3m 即加支撑点。

用料及分层做法：

1）选用 18mm 石材，均经过六面防护、晶面处理；

2）顶地固定镀锌钢板，一般用8#膨胀螺栓固定；

3）满焊8#镀锌槽钢竖向；

4）满焊5#镀锌角钢横向龙骨；

5）固定不锈钢干挂件，AB胶固定石材，完成安装；

5）近色云石胶补缝，水抛晶面。

04

石材、木制、壁纸饰面做法

1、管井木质暗门节点：

管井石材暗门横向剖面节点△

管井石材暗门横向剖面节点放大图△

管井石材暗门竖向剖面节点△

施工注意点：

1）管井门石材暗门高度根据设计方案而定并保证防火门能自由开启，石材暗门开启后应保证管井防火门90°开启；

2）如管井防火门为双开门时，石材暗门也应该为双开石材暗门，做法参考单扇门；

3）暗门钢骨架横向龙骨中间至少加一道斜撑，图中标注的钢龙骨尺寸均为最小尺寸，不能小于图中尺寸。

2、管井木质暗门节点：

管井木质暗门节点横剖及放大图△

施工注意点：

1）管井门木质暗门高度根据设计方案而定并保证防火门能自由开启；木质暗门的宽度以必须保证管井防火门能90°开启为原则；

2）如管井防火门为双开门时，木质暗门也应该为双开木质暗门，两扇门门缝间预设“企口”；

3）木质暗门门扇内预埋20×40钢方管，并焊接成”口"字型，中间至少加焊一根斜撑，以增加抗变形强度；门扇正面木饰面做法与周边木饰面相同，反面清漆喷涂，颜色与正面相同，无需木皮；

4）木质暗门门扇上部安装磁碰，下部安装管井锁，无需安装拉手，锁具安装部位必须预留足够宽度实木边框；

5）为保证鸡咀绞安装牢固暗门周边应预埋图中所示钢骨架，并保证鸡咀绞固定在钢骨架上；

6）根据设计需要分缝处理的管井门暗门，必须深化合理分缝，保证整体美观效果。

3、管井壁纸暗门节点：

施工注意点：

1）管井门壁纸暗门高度根据设计方案而定并保证防火门能自由开启；壁纸暗门的宽度以必须保证管井防火门能90°开启为原则；

2）壁纸暗门门扇内预埋20×40钢方管，并焊接成”口”字型，中间至少加焊一根斜撑，以增加抗变形强度；门扇正面壁纸做法与周边壁纸相同，反面清漆喷涂，颜色与壁纸相同；

3）壁纸暗门门扇四周和周边壁纸四周均应安装 5mm 厚不锈钢收口，并突出壁纸面 3mm；

4）如管井防火门为双开门时，壁纸暗门也应该为双开木质暗门，两扇门门缝间预设“企口”并同时安装 5mm 厚不锈钢收边；

5）壁纸暗门门扇上部安装磁碰，下部安装管井锁，无需安装拉手，锁具安装部位必须预留足够宽度实木边框；

6）为保证鸡咀绞安装牢固暗门周边应预埋图中所示钢骨架，并保证鸡咀绞固定在钢骨架上；

7）根据设计需要分缝处理的管井门暗门，必须深化合理分缝，保证整体美观效果。

05

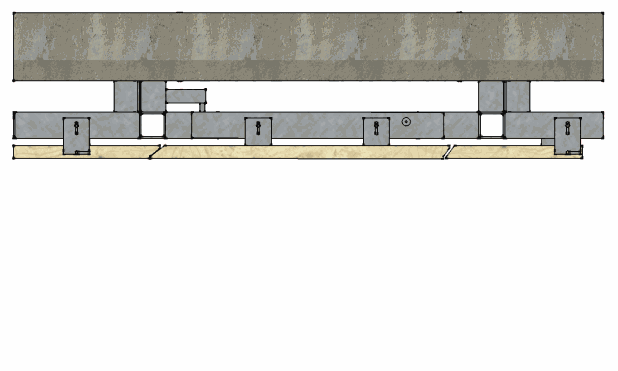

干挂石材做法

干挂石材节点施工工艺说明

1. 所有骨架钢材需热镀锌处理。

2. 挂扣件扁钢及螺栓需热镀锌处理或为不锈钢挂件。

3. 焊缝必须饱满牢固。

4. 钢架焊接处必须除锈后涂刷两道防锈漆然后涂银粉漆处理。

5. 膨胀螺栓抗拔要求必须符合规范和设计要求。

6. 石材短槽必须机械开槽，保证槽缝宽度符合设计要求，严禁现场手提切割机开槽。

7. 不离缝石材板缝需夹胶和座胶时横竖缝内的胶浆必须饱满完整。

8. 石材板面需打胶时，胶缝宽窄必须一致，胶缝边缘平滑挺直无毛边。

9. 干挂石材厚度为25mm时，单块板平方面积不宜大于1平方米。

10. 干挂石材厚度大于25mm时，单块板平方面积不宜大于1.5平方米。

■ 注：

1. 室外花岗岩最低处必须低于室外地坪50，预防室外地面沉降时花岗岩露边；

2. 槽钢离开硬性地面20－30mm。

■ 注：

膨胀螺栓横向间距根据板材调整，但最大间距不得大于1000mm。

■ 注：

室外花岗岩窗台及线脚基层水泥砂浆粉刷坡度大于10％。

06

湿贴石材做法

湿贴灌浆花岗岩石材施工说明

1. 石材挂板用双股18#铜丝或钢丝钩与墙面固定，墙面用手提切割机从上而下或45度方向切槽缝，用钢钉插入缝内，单块石材板纵向长度大于300mm时不得少于两处挂点。

2. 门窗洞及梁底朝天板应作铝片或扁铁侧面加固方案施工。

3. 石材墙面设计要求打明胶时，板缝开三角槽缝或开小凹槽施工。

4. 石材板内灌水泥砂浆前墙体浇水湿润，要求水泥砂浆配比不得低于 1:3，拌制完的砂浆以有较好的流动性为宜。

5. 灌水泥砂浆时要求成45度方向灌实，所有腰线顶面板及压顶板严禁半干粉砂浆铺板，必须使用流动的水泥砂浆铺贴面板。

6. 石材墙面打胶宽度由设计确定，胶缝宽窄一致，无毛边。

7. 石材板墙面需做外保温时，不宜用湿灌浆方案施工。

■ 注：

线脚压顶板与墙体之间预留10-15mm，施工时，压顶板从外向墙根方向挤压施工，使水砂浆从该预留缝中挤出，未饱满处用原浆灌实，压顶板定位后，将挤出砂浆清理。

07

湿贴文化石、乱贴石做法

■ 说明：

1. 墙体为多孔砖砌体时，砌墙时预留钢筋,如未作预留，应将钢筋惯穿至室内墙面锚接。

2. 墙体为混凝土面时，可选用植筋方案施工。

3. 文化石饰面高度超过一层时，在二层圈梁部位增设一道钢筋混凝土支座线，如有饰面要求，可选用暗设方案施工。

08

门窗干挂石材窗防水节点

■ GRC装饰线改进方案说明

1. 所有GRC装饰线必须保证上平面有坡度，下有滴水功能；

2. GRC拼接处保证不渗水；

3.

 所有GRC预埋固定铁件必须为热镀锌。

■ 说明

1. GRC压顶板制作时预制完成槽缝；

2. 石材加工时切割槽缝；

3.

安装时槽缝内填满柔性胶。

■ 说明：

1. 所有腰线必须保证上平面有坡度，下有滴水功能；

2. 腰线拼接处保证不渗水。

■ 说明：

室外花岗岩窗台及线脚基层水泥砂浆粉刷坡度大于10％。
