一：干挂石材做法

干挂石材节点施工工艺说明：

1）所有骨架钢材需热镀锌处理。

2）挂扣件扁钢及螺栓需热镀锌处理或为不锈钢挂件。

3）焊缝必须饱满牢固。

4）钢架焊接处必须除锈后涂刷两道防锈漆然后涂银粉漆处理。

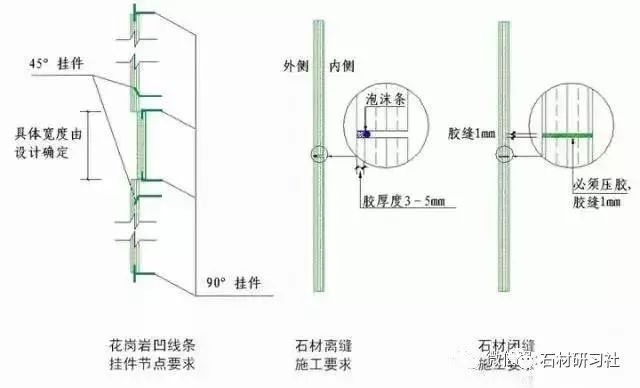

5）膨胀螺栓抗拔要求必须符合规范和设计要求。

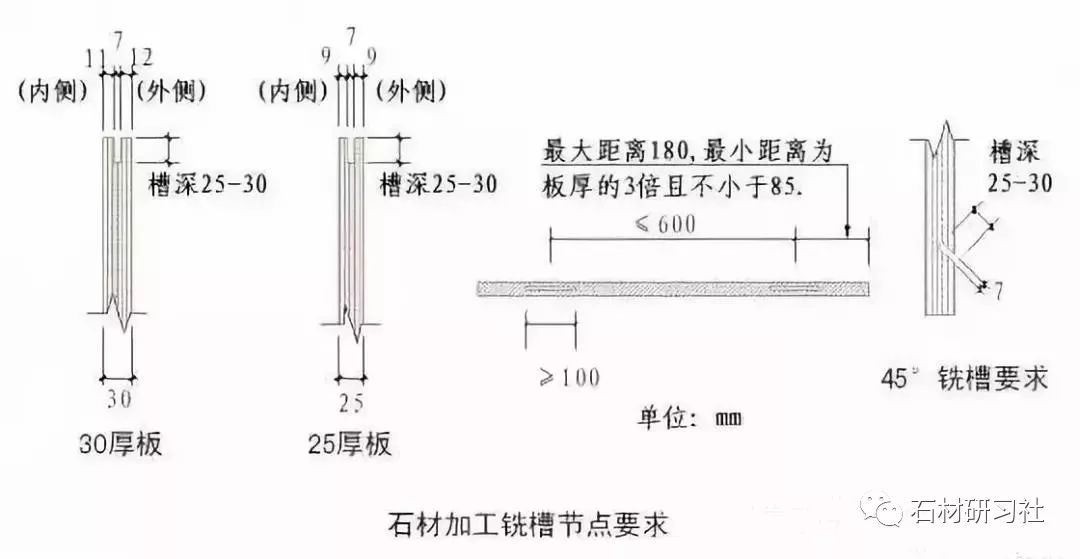

6）石材短槽必须机械开槽，保证槽缝宽度符合设计要求，严禁现场手提切割机开槽。

7）不离缝石材板缝需夹胶和座胶时横竖缝内的胶浆必须饱满完整。

8）石材板面需打胶时，胶缝宽窄必须一致，胶缝边缘平滑挺直无毛边。

9）干挂石材厚度为25mm时，单块板平方面积不宜大于1平方米。

10）干挂石材厚度大于25mm时，单块板平方面积不宜大于1.5平方米。

注：

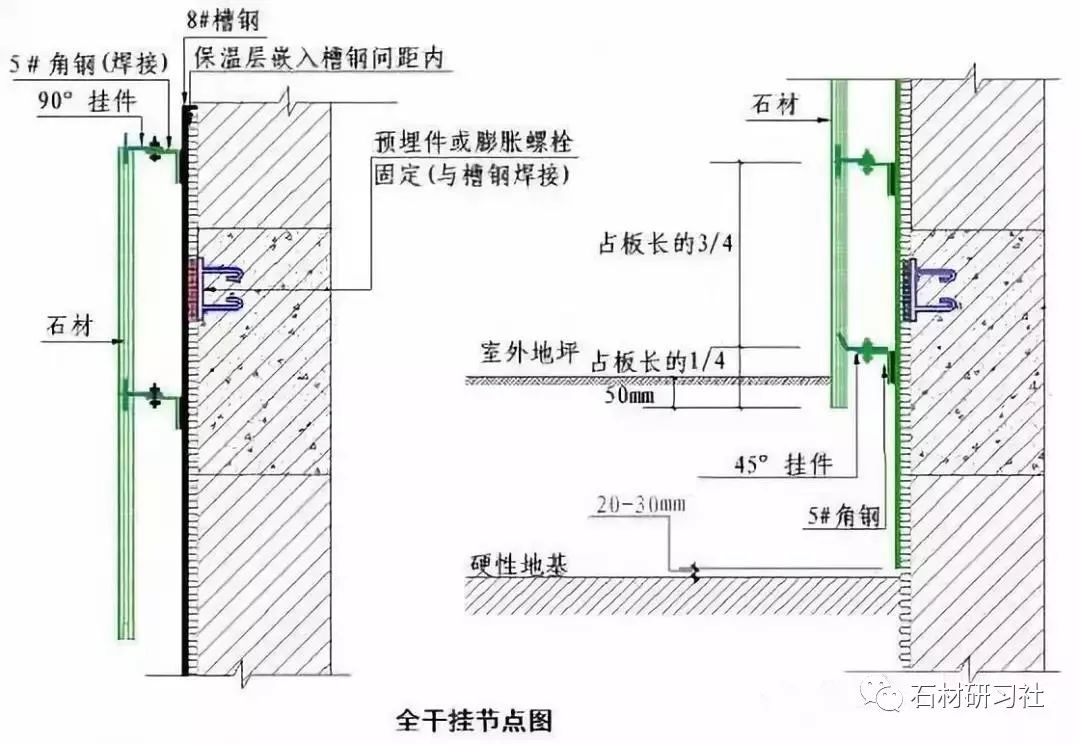

1）室外花岗岩最低处必须低于室外地坪50，预防室外地面沉降时花岗岩露边；

2）槽钢离开硬性地面20－30mm。

注：

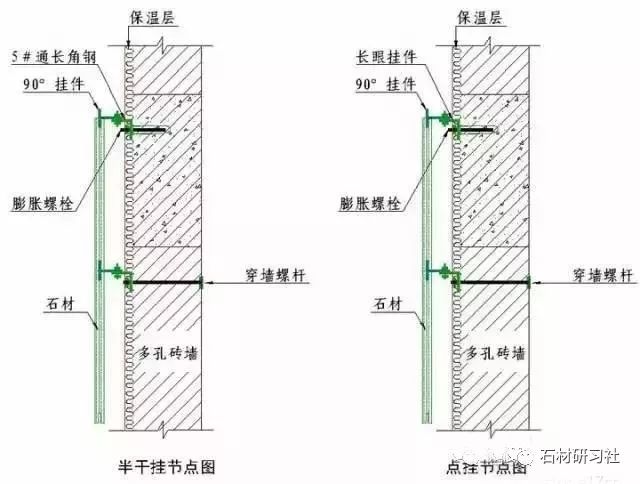

膨胀螺栓横向间距根据板材调整，但最大间距不得大于1000mm。

注：

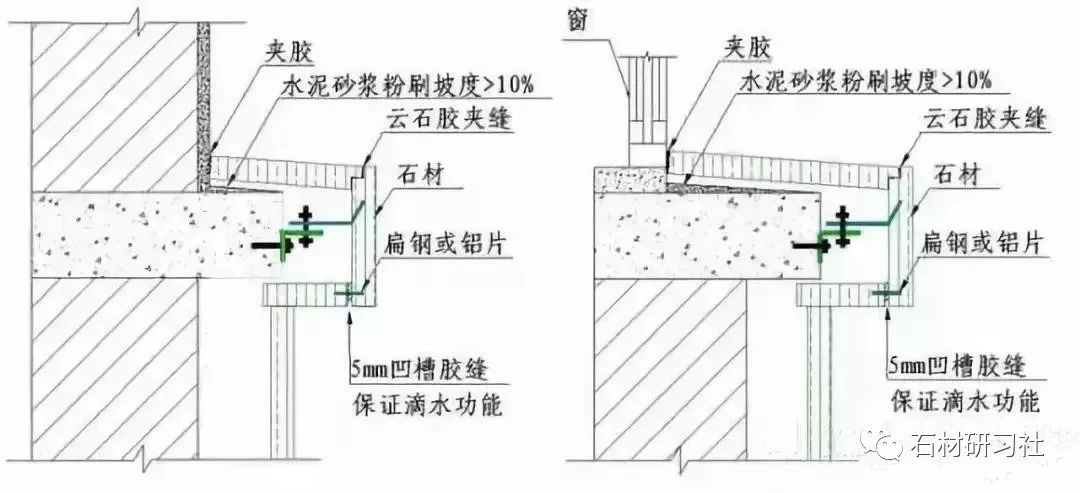

室外花岗岩窗台及线脚基层水泥砂浆粉刷坡度大于10％。

二：湿贴石材做法

湿贴灌浆花岗岩石材施工说明：

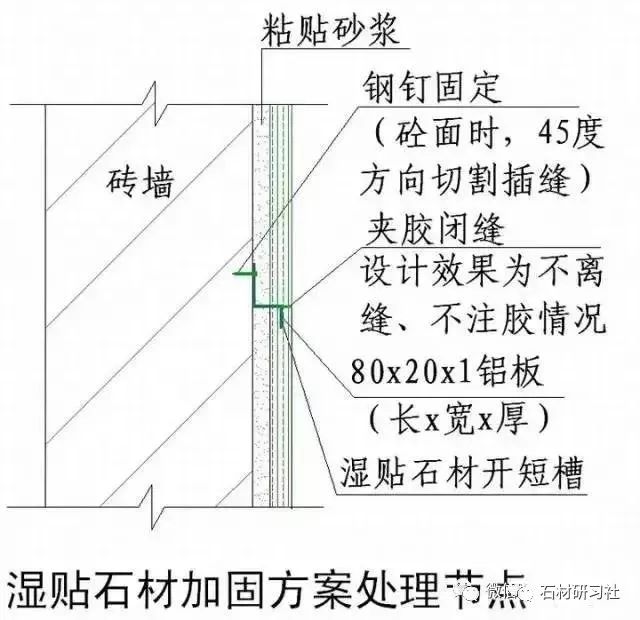

1）石材挂板用双股18#铜丝或钢丝钩与墙面固定，墙面用手提切割机从上而下或45度方向切槽缝，用钢钉插入缝内，单块石材板纵向长度大于300mm时不得少于两处挂点。

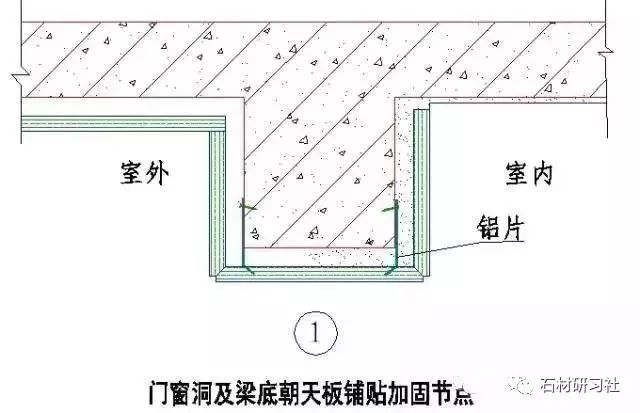

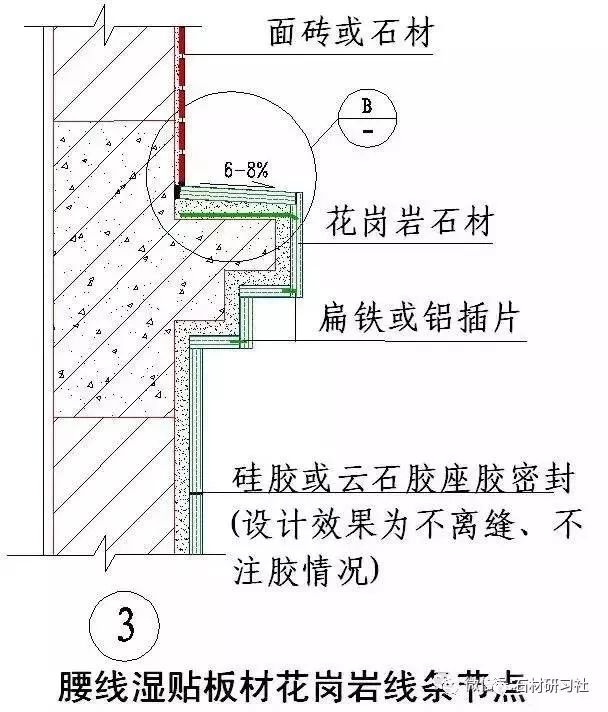

2）门窗洞及梁底朝天板应作铝片或扁铁侧面加固方案施工。

3）石材墙面设计要求打明胶时，板缝开三角槽缝或开小凹槽施工。

4）石材板内灌水泥砂浆前墙体浇水湿润，要求水泥砂浆配比不得低于 1:3，拌制完的砂浆以有较好的流动性为宜。

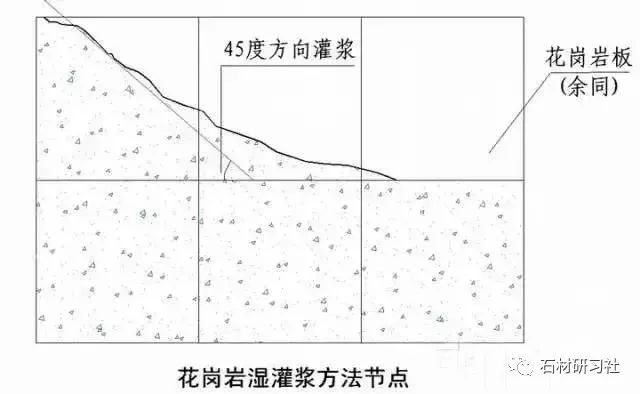

5）灌水泥砂浆时要求成45度方向灌实，所有腰线顶面板及压顶板严禁半干粉砂浆铺板，必须使用流动的水泥砂浆铺贴面板。

6）石材墙面打胶宽度由设计确定，胶缝宽窄一致，无毛边。

7）石材板墙面需做外保温时，不宜用湿灌浆方案施工。

注：

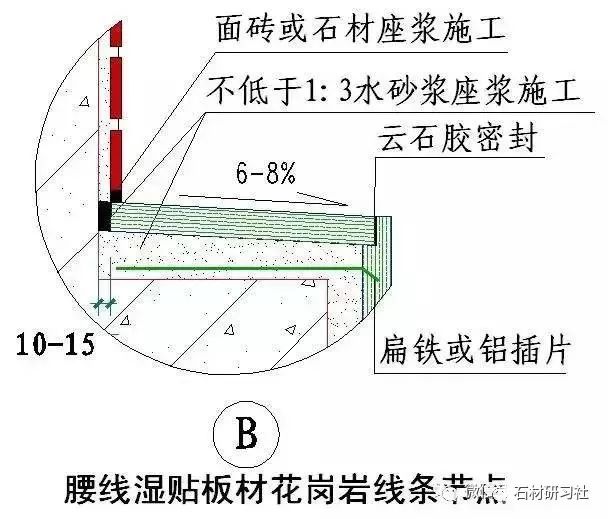

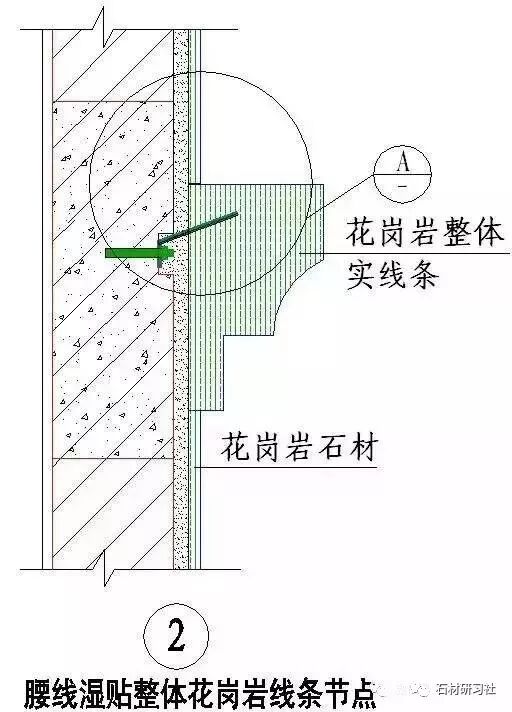

线脚压顶板与墙体之间预留10-15mm，施工时，压顶板从外向墙根方向挤压施工，使水砂浆从该预留缝中挤出，未饱满处用原浆灌实，压顶板定位后，将挤出砂浆清理。

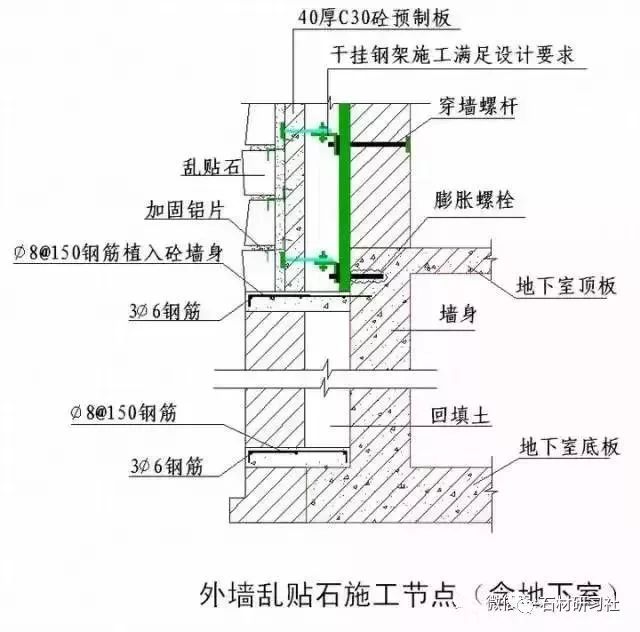

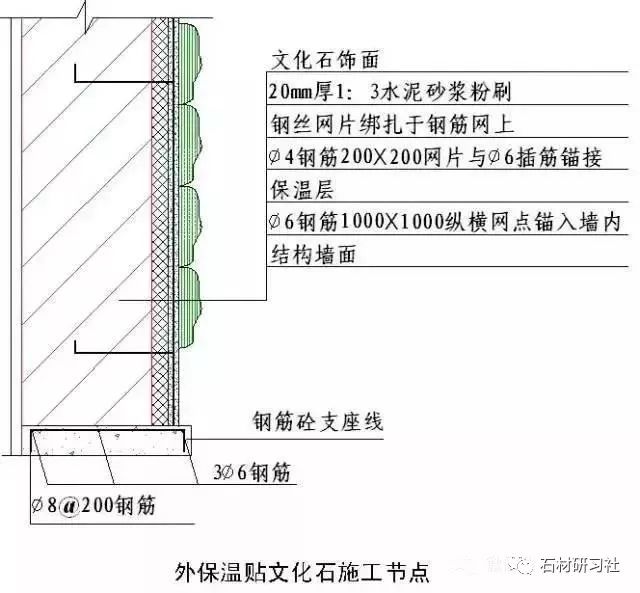

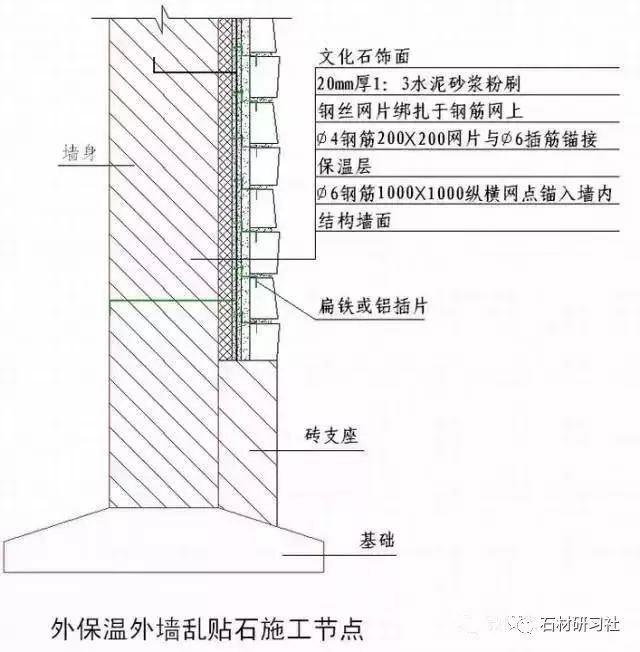

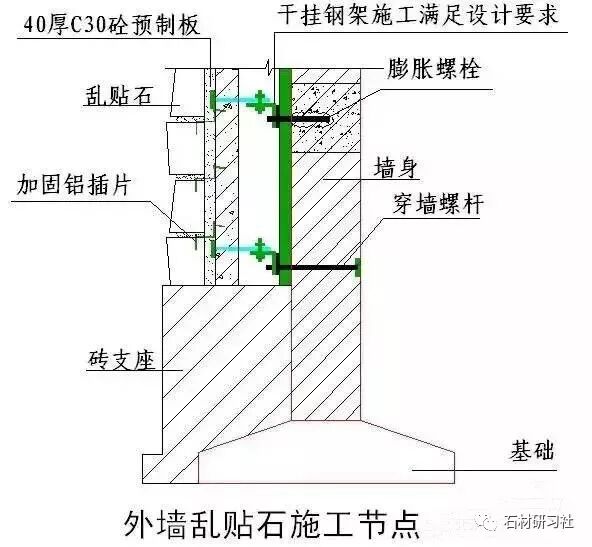

三：湿贴文化石、乱贴石做法

说明：

1）墙体为多孔砖砌体时，砌墙时预留钢筋,如未作预留，应将钢筋惯穿至室内墙面锚接。

2）墙体为混凝土面时，可选用植筋方案施工。

3）文化石饰面高度超过一层时，在二层圈梁部位增设一道钢筋混凝土支座线，如有饰面要求，可选用暗设方案施工。

四：门窗干挂石材窗防水节点

GRC装饰线改进方案说明：

1）所有GRC装饰线必须保证上平面有坡度，下有滴水功能；

2）GRC拼接处保证不渗水；

3）所有GRC预埋固定铁件必须为热镀锌。

说明：

1）GRC压顶板制作时预制完成槽缝；

2）石材加工时切割槽缝；

3）安装时槽缝内填满柔性胶。

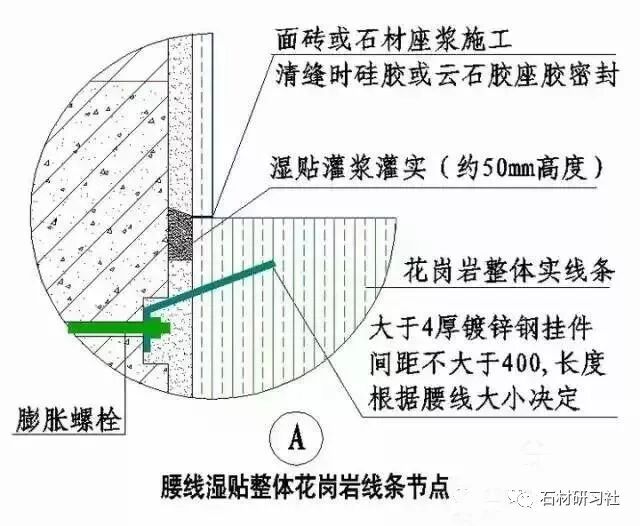

说明：

1）所有腰线必须保证上平面有坡度，下有滴水功能；

2）腰线拼接处保证不渗水。

说明：

室外花岗岩窗台及线脚基层水泥砂浆粉刷坡度大于10％。

注：本文摘自网络整理编辑
